Модель: custom
место происхождения: Китай
Наименование: die casting products for Electric drive system
Процесс: 5Axis cnc machining, milling&turning, die casting,swiss turning etc
Material: Aluminum, stainless steel, copper, zinc,magnesium etc
сертификация: EN9100,ISO9001,ISO14001,ISO45001
Качество: FAI,CMM,SPC, 100% inspection
Толерантность: +-0,002 мм——+-0,05 мм
Возможности поставки ...
транспорт: Ocean,Land,Air,Express
Поддержка о: 500000pcs/month
Порт: shenzhen
Вид оплаты: L/C,T/T,Paypal
Инкотермс: DEQ,FOB,CFR,CIF,EXW,FCA

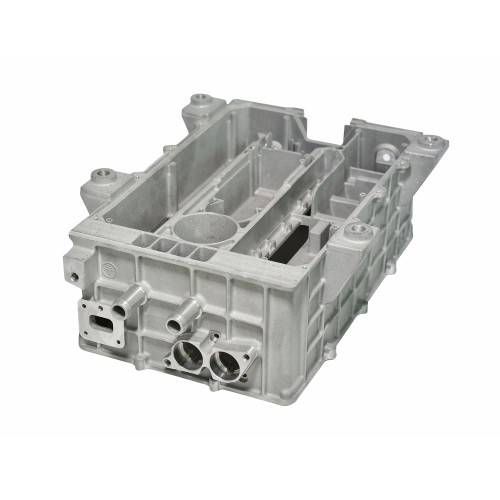

Этот продукт представляет собой интегрированный функциональный корпус из алюминиевого сплава для транспортных средств на новых источниках энергии и промышленных силовых электронных систем. Он изготовлен с использованием гравитационного литья/литья под низким давлением в сочетании с высокоточной технологией обработки с ЧПУ, объединяющей структурную нагрузку, управление рассеиванием тепла, каналы жидкостного охлаждения и высоконадежное уплотнение. Он широко используется в системах электропривода, инверторах и мощных электронных блоках управления.
- Процесс формования отливки: применяются процессы гравитационного литья или литья под низким давлением, чтобы обеспечить стабильное заполнение расплавленным алюминием и плотную структуру. Внутренние ребра и функциональные полости выполнены заодно, что снижает риски при сварке и сборке. Термическая обработка Т6 проводится после отливки для улучшения общей прочности и стабильности размеров.
- Прецизионная обработка с ЧПУ: выполнение вторичной чистовой обработки с использованием 3-осевого или 4-осевого обрабатывающего центра с ЧПУ, ключевые этапы обработки включают прецизионное фрезерование опорной поверхности силового модуля, обработку соосности и допусков положения для позиций с несколькими отверстиями, прецизионную обработку интерфейсов жидкостного охлаждения, сопел и уплотнительных канавок, обработку резьбовых отверстий, монтажных отверстий и позиционирующих поверхностей.
Плоскость ключевых функциональных поверхностей можно контролировать в пределах ≤0,05 мм, а точность положения отверстия составляет ±0,02 ~ ±0,05 мм.
Что касается проверки, координатно-измерительная машина (КИМ) используется для проведения комплексной проверки основных размеров, градусов положения отверстий, а также допусков по форме и положению, чтобы убедиться, что они соответствуют проектным требованиям; на каналах жидкостного охлаждения и участках уплотнения проводятся испытания на герметичность и устойчивость к давлению для проверки надежности их герметизации; при этом производится полный осмотр внешнего вида, состояния поверхности и чистоты. Все данные проверок отслеживаются, что соответствует требованиям к качеству и надежности структурных компонентов в таких отраслях, как автомобили на новой энергии, промышленная силовая электроника и новые системы хранения энергии.
