Изготовленный на заказ шлицевой вал с ЧПУ для систем передачи энергии

Вид оплаты:L/C,T/T,Paypal

Инкотермс:FOB,CFR,CIF,EXW,FCA,DDP,DDU

Количество минимального заказа:10 Piece/Pieces

транспорт:Ocean,Land,Air,Express

Порт:shenzhen

Атрибуты продукта
Возможности поставки ...
Упаковка и доставка

Атрибуты продукта

Модель: custom

марка: Ксавьер/Эйик

Будь то обработка с ЧПУ: Обработка с ЧПУ

Виды: Протяжка, Прочие услуги по обработке, СВЕРЛЕНИЕ, Травление / химическая обработка, Превращение, Проволочный EDM, Лазерная обработка, Быстрое прототипирование, Фрезерование

место происхождения: Китай

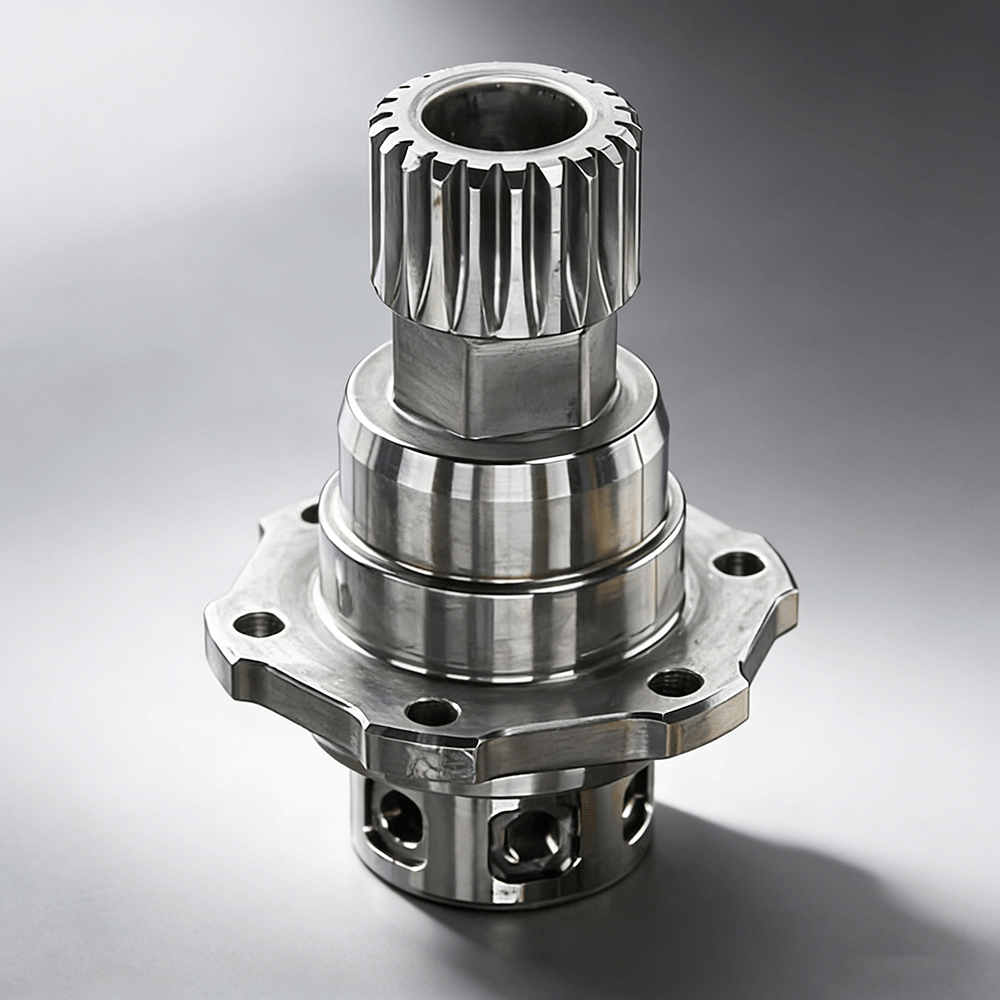

Наименование: High Precision Splined Shaft

Процесс: 5 Axis cnc machining, die casting, milling&turning, swiss turning etc

сертификация: EN9100 ISO9001 ISO45001 ISO14001

Обработка поверхности: анодирование, химическая пассивация, пескоструйная обработка, покрытие и т. д.

Качество: FAI, CMM, SPC, 100% inspection

Lead Time: 7-20days depends on your qty

Moq: 10pcs

Возможности поставки ...

транспорт: Ocean,Land,Air,Express

Поддержка о: 50000pcs/month

Порт: shenzhen

Вид оплаты: L/C,T/T,Paypal

Инкотермс: FOB,CFR,CIF,EXW,FCA,DDP,DDU

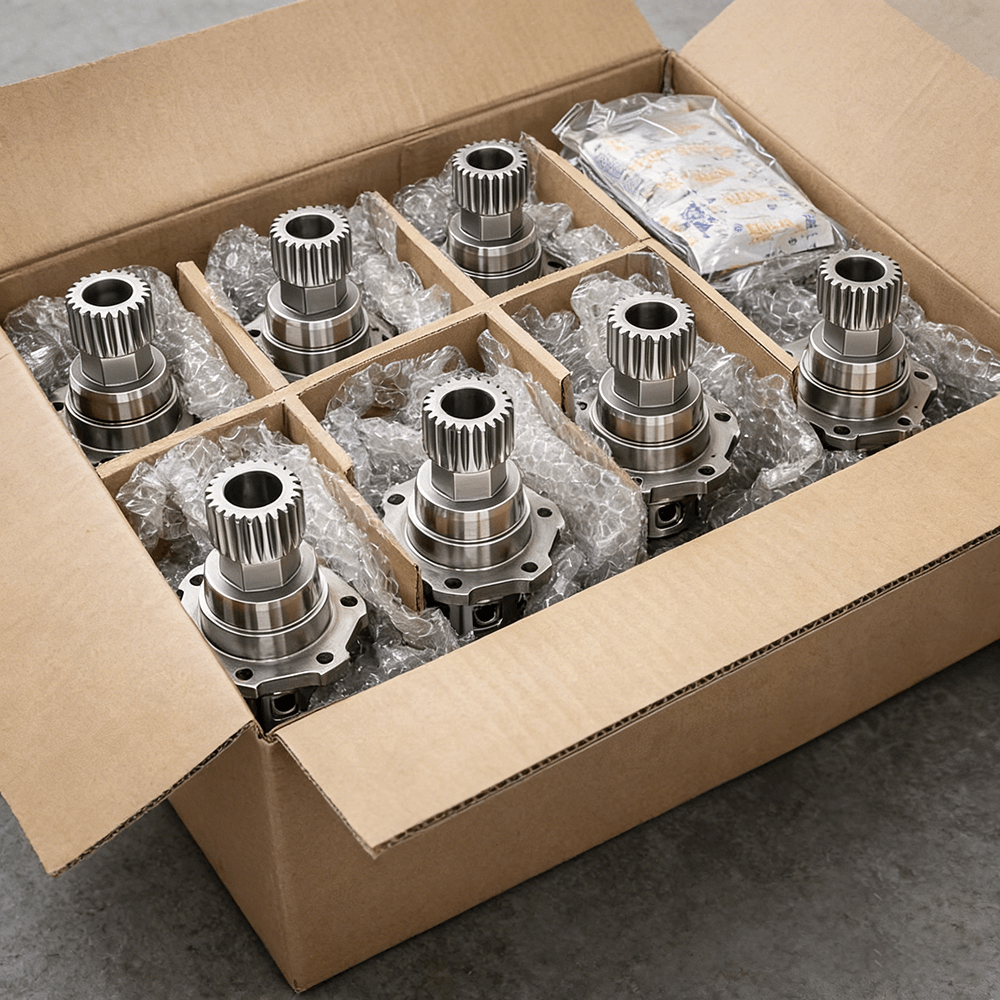

Упаковка и доставка

Продажа единиц жилья:

Piece/Pieces

Пример с картинкой:



процесс токарной обработки



швейцарский токарный процесс



Возможность прецизионной обработки шлицевого вала и фланцевой ступицы на станке с ЧПУ

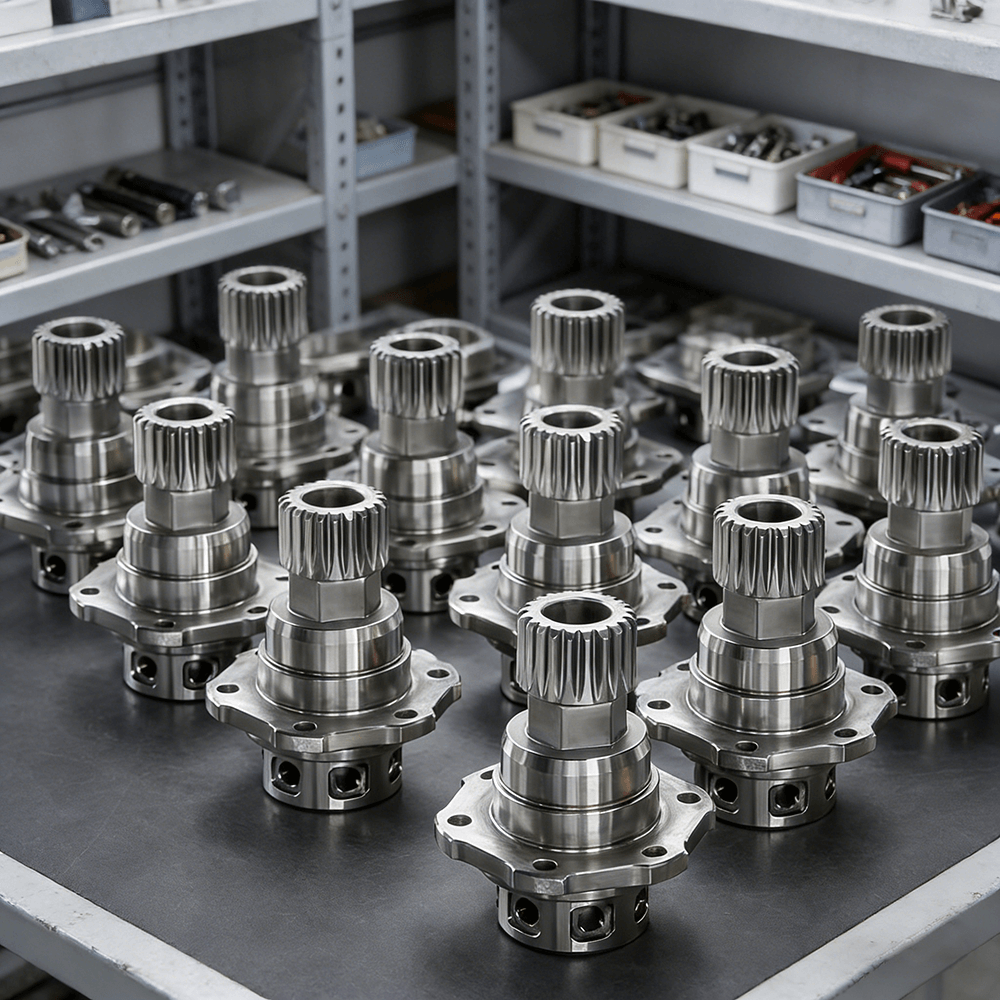

Изготовление высокоточных шлицевых валов для систем передачи энергии

Мы специализируемся на прецизионной обработке шлицевых валов и валов с фланцами на станках с ЧПУ, поставляя компоненты, предназначенные для передачи высокого крутящего момента, точного позиционирования и длительного срока службы. Наши решения со шлицевыми валами широко используются в автомобильных трансмиссиях, промышленных коробках передач, робототехнике и механических системах для тяжелых условий эксплуатации.

Благодаря современному оборудованию с ЧПУ, контролируемым процессам термообработки и строгому контролю качества мы обеспечиваем стабильное, воспроизводимое и масштабируемое производство от прототипов до массовых объемов.

Типичные характеристики деталей, которые мы обрабатываем:

• Внешние шлицы (прямые/эвольвентные профили)

• Встроенные фланцы с отверстиями для болтов.

• Многоступенчатые диаметры вала и установочные заплечики

• Поперечные отверстия, масляные каналы и резьбовые элементы.

• Жесткие требования к концентричности и биению.

Общие названия частей:

• Шлицевой вал

• Шлицевой фланцевый вал

• Фланцевый приводной вал

• Шлицевой вал ступицы

• Выходной вал коробки передач

Обзор процесса обработки с ЧПУ Проверка и контроль качества

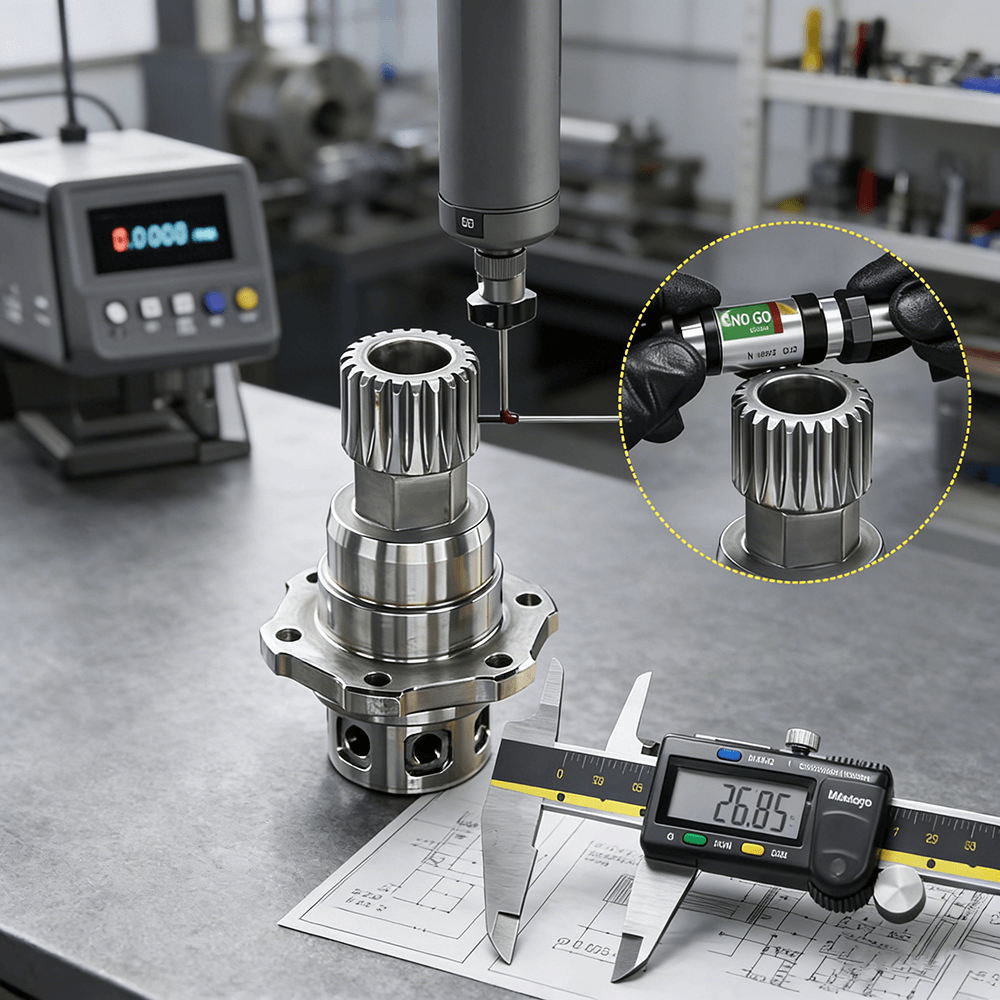

1. Токарная и токарно-фрезерная обработка с ЧПУ. Каждый шлицевой вал проходит строгий контроль:

• Диаметры, ступеньки и заплечики вала. • Проверка КИМ (координатно-измерительной машины).

• Поверхности фланцев и монтажные поверхности • Шлицевые калибры годны/не годны

• Снятие фасок и зачистка кромок. • Проверка диаметра, концентричности и биения.

• Контроль концентричности и осевого выравнивания. • Испытание твердости после термообработки.

Типичные допуски: Наша система контроля качества обеспечивает стабильную производительность каждой партии.

• Допуск диаметра: ±0,005 мм.

• Концентричность: ≤ 0,01 мм.

• Осевое биение: ≤ 0,01 мм.

Материалы, которые мы обычно обрабатываем

• Легированная сталь: 42CrMo, 40Cr.

• Автомобильная сталь: SCM420, SCM435.

• Нержавеющая сталь: SUS420, 17-4PH.

• Нестандартные материалы по запросу.

Все сырьевые материалы отслеживаются и проверяются перед обработкой.

Почему выбирают нас для обработки шлицевых валов?

• Большой опыт работы с валами и шлицевыми компонентами.

• Стабильная стабильность размеров в разных партиях.

• Надежные процессы термообработки и контроля.

• Конкурентоспособные сроки выполнения заказов и масштабируемое производство.

Отправьте нам свои чертежи, образцы или технические требования, и наша команда инженеров предоставит быстрое и профессиональное решение для обработки, адаптированное к вашему применению.

Больше продуктов, пожалуйста, проверьте ссылки: обрабатывающие детали с ЧПУ, литье под давлением, компоненты для аэрокосмической отрасли, фрезерные детали с ЧПУ и т. д.
