Модель: custom
Наименование: machining parts for EO/IR Gimbal Housing
Material: aluminum, stainless steel, steel, alloy, titanium etc
Tolerance: +-0.002——0.05mm
сертификация: EN9100, ISO9001
Качество: FAI, CMM, 100% inspection
Процесс: 5 axis cnc machining, swiss turning, milling&turning etc
Moq: 10pcs
Возможности поставки ...
транспорт: Ocean,Land,Air,Express
Поддержка о: 50000pcs/month
Порт: shenzhen
Вид оплаты: L/C,T/T,Paypal
Инкотермс: FOB,CFR,CIF,EXW,FCA,Express Delivery

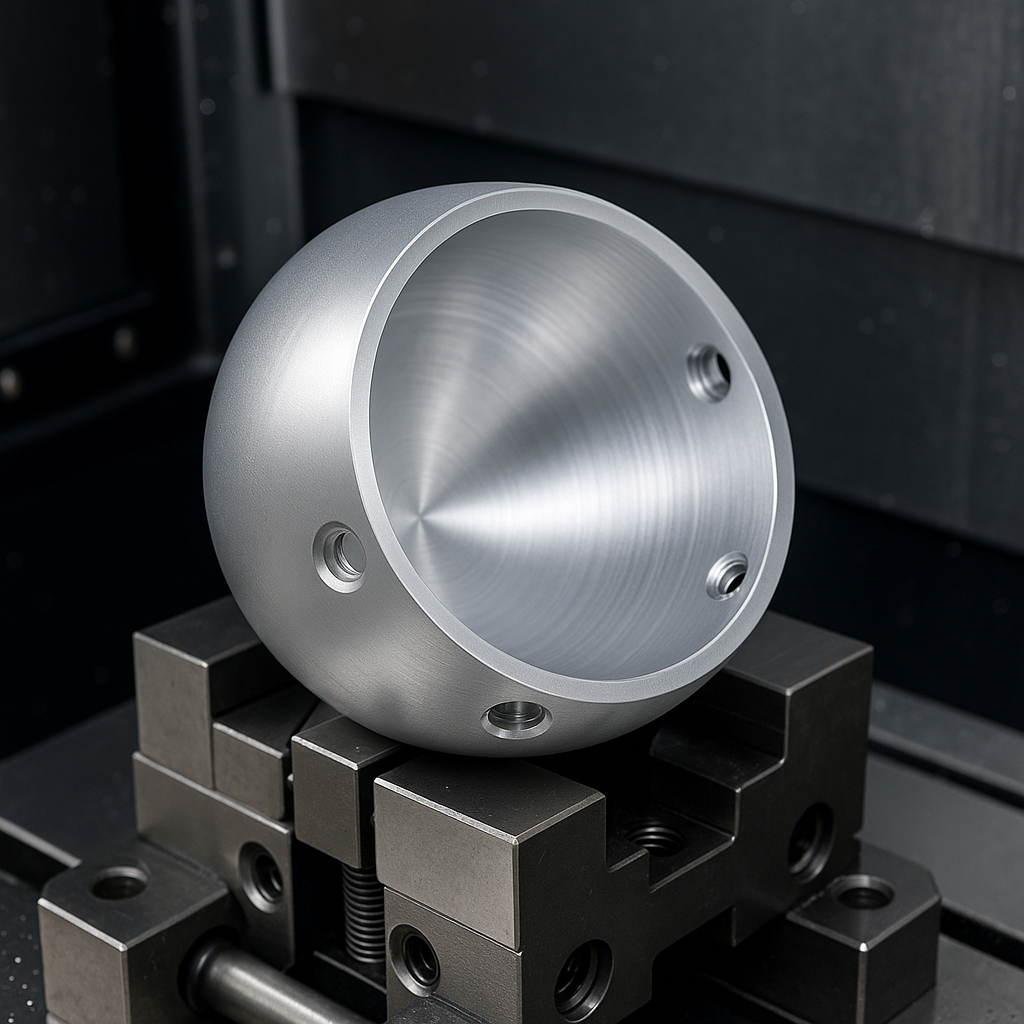

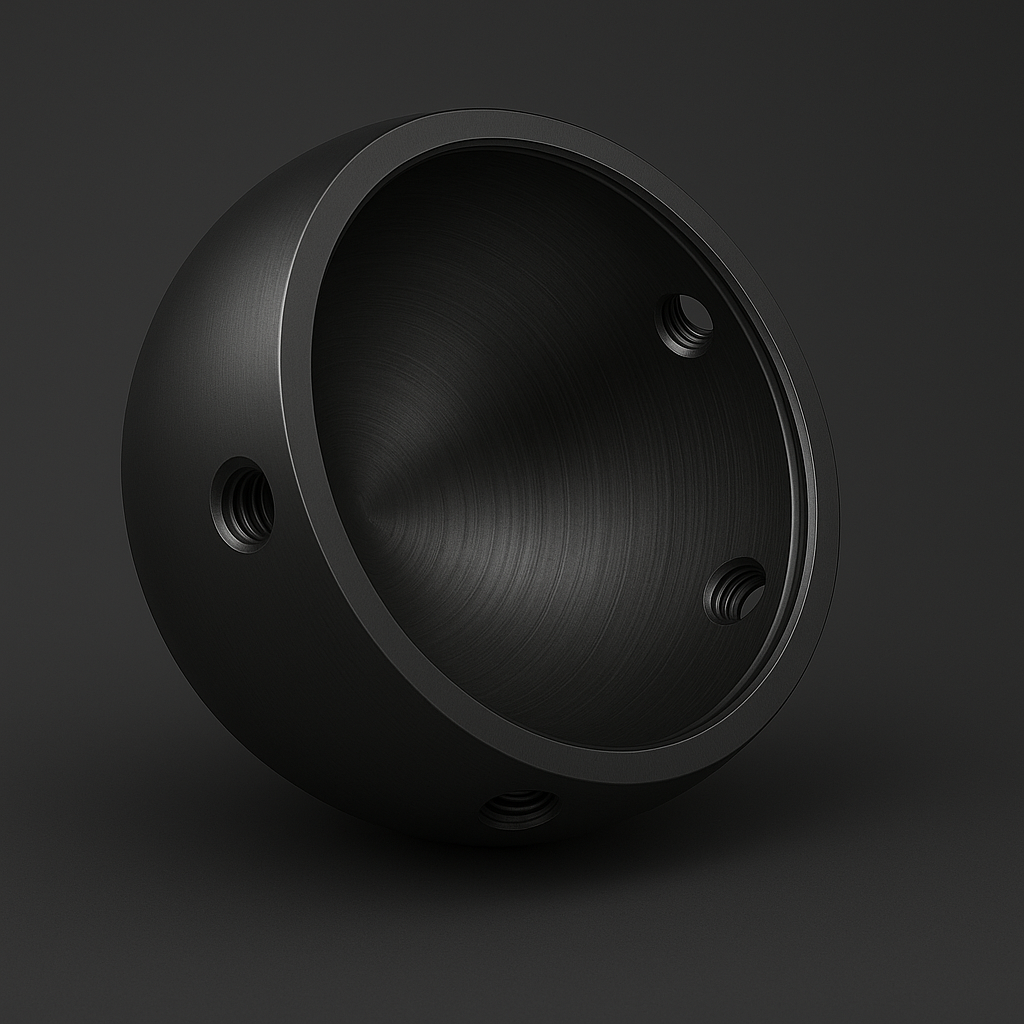

Этот сферический корпус изготовлен на высокоточном токарном станке с ЧПУ, что обеспечивает превосходную концентричность и сферичность. Внешняя поверхность может быть анодирована или подвергнута пескоструйной обработке, а внутренняя полость тщательно обработана для установки оптических или сенсорных модулей. Подходит для подвесов EO/IR, систем камер, оптоэлектронных модулей/купольных камер, стабилизированного корпуса подвеса, защитной кабины датчиков, структурного корпуса военной техники, защитного чехла для промышленного зрения, структурных компонентов медицинской визуализации и прецизионных корпусов. Сферическая округлость: ≤0,02 мм (до ≤0,01 мм для изделий высокого класса), Соосность: ≤0,02 мм, Степень расположения отверстий: в пределах ±0,05 мм, Степень совпадения центров внутренней и внешней сферы: ключевой показатель прецизионных оптоэлектронных структур

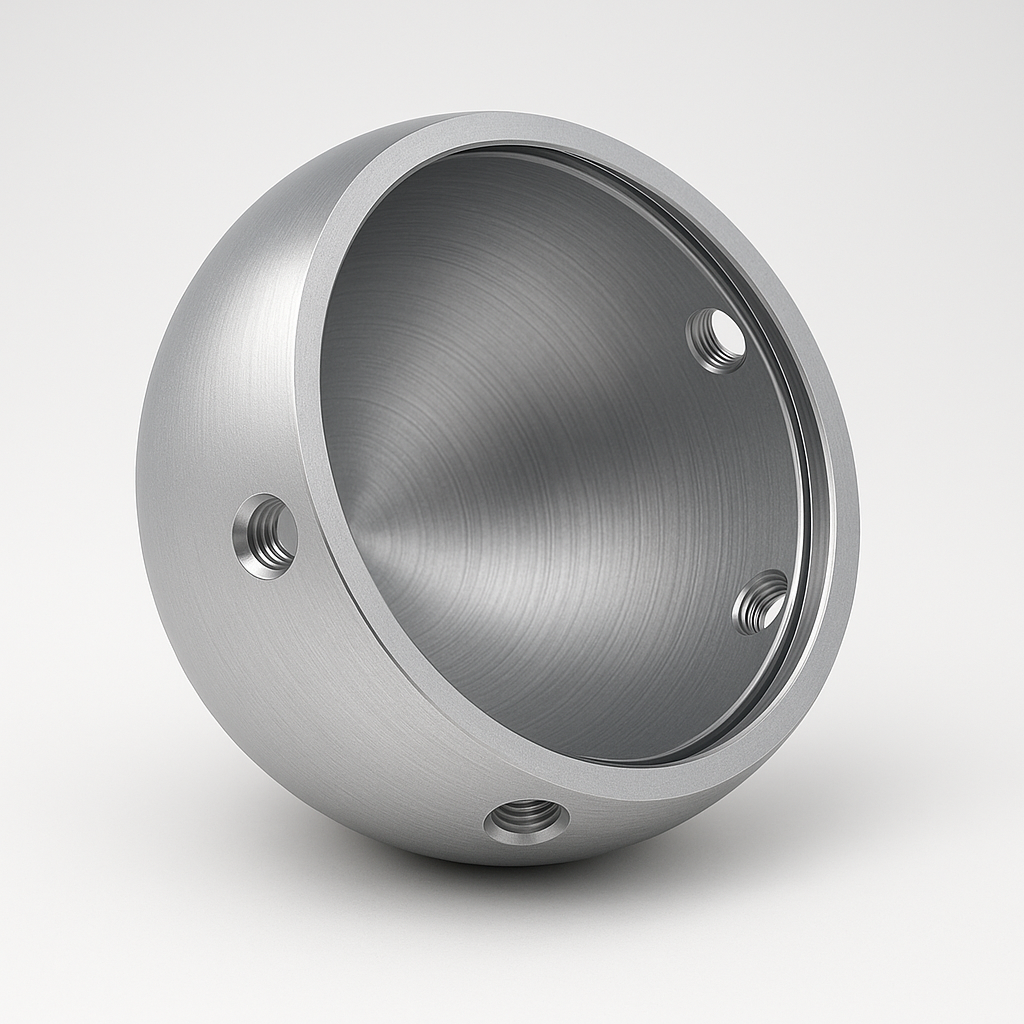

Этот полусферический корпус представляет собой обрабатываемую деталь средней и высокой сложности. Для этого требуется токарная обработка на станке с ЧПУ концентрических внутренних и внешних сферических поверхностей, а также многоосное сверление/нарезание резьбы для радиальных резьбовых отверстий. Жесткий контроль концентричности, качества поверхности и крепления делает весь процесс умеренно сложным. Разложение затруднений – это концентричность между внутренней полостью полушария и внешним кругом.

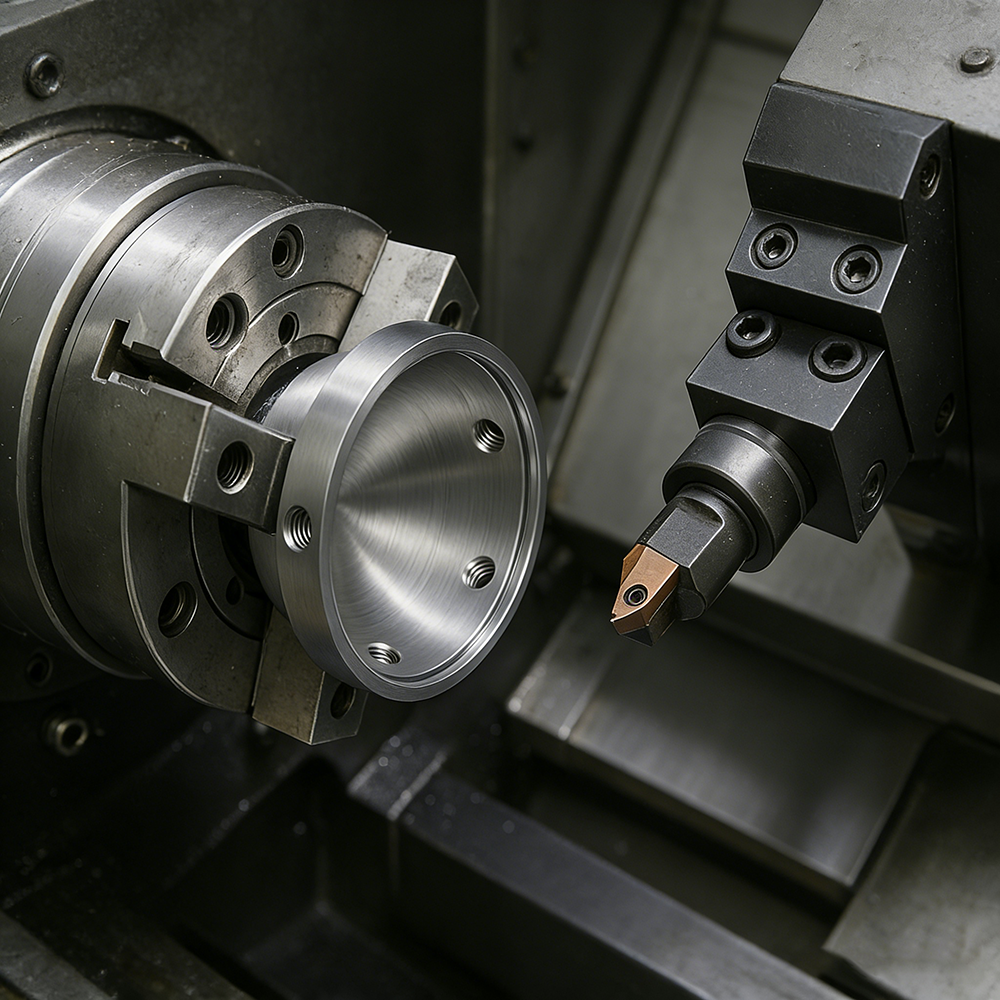

• Использование токарного станка с ЧПУ (или токарно-фрезерного станка) для обработки внешнего круга, внутренней дуговой поверхности и торцевой поверхности за один зажим может обеспечить соосность.
• Настоящая трудность заключается не в том, можно ли это реализовать, а в том, что:
• Сферическая округлость и постоянство толщины стенок.
• Переход траектории инструмента во внутренней полости должен быть плавным, без видимых следов инструмента.
• Существуют определенные требования к инструментам, программированию и жесткости станков, но это зрелый процесс.
Больше продуктов, пожалуйста, посмотрите ссылки: детали для обработки с ЧПУ, токарные детали, аэрокосмические компоненты, оптомеханические компоненты и т. д.
