Детали, обработанные на станке с ЧПУ, черный алюминий Интерфейсное крепление

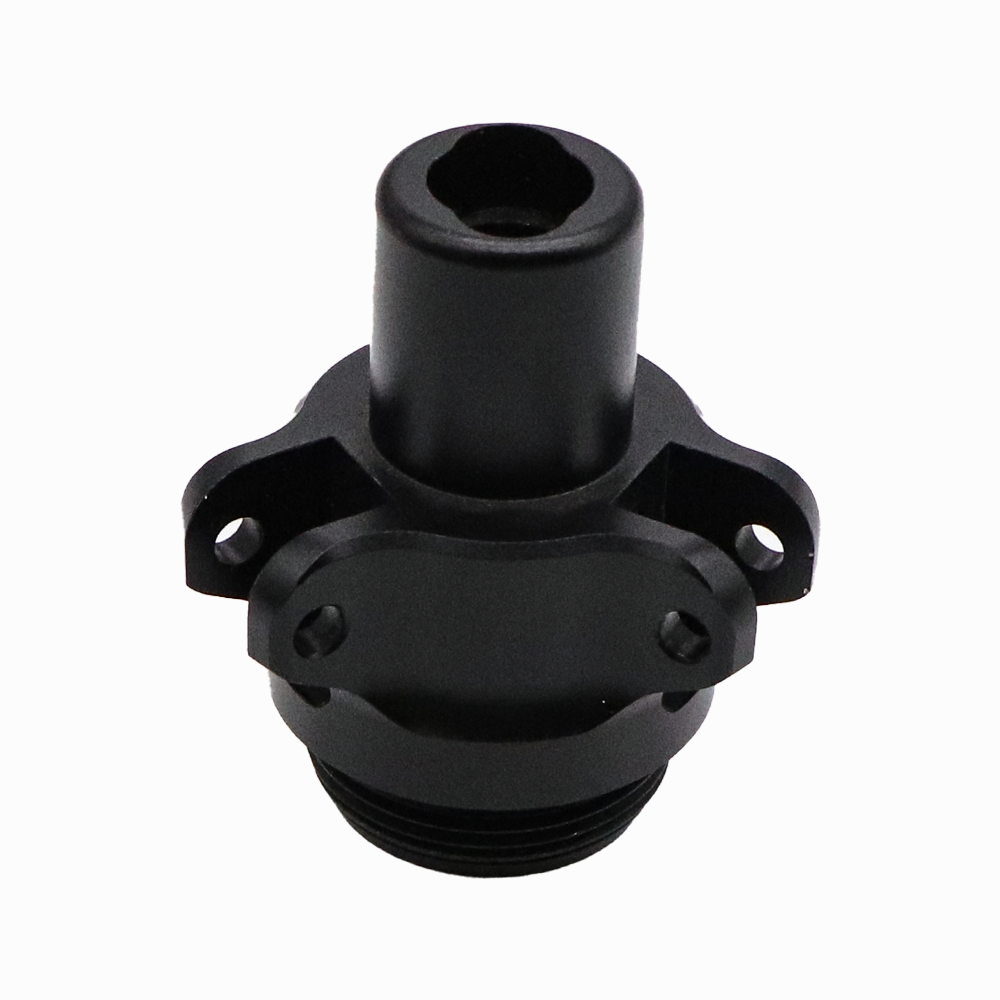

Эта деталь представляет собой прецизионный структурный компонент интерфейса фланцевого типа. Его общая конструкция включает внешнюю резьбу, коаксиальное внутреннее отверстие и монтажный фланец с несколькими выступами, к которому предъявляются высокие требования к точности размеров, соосности и стабильности сборки. Продукт производится с использованием композитной технологии токарной и фрезерной обработки с ЧПУ, чтобы обеспечить точность и согласованность ключевых функциональных поверхностей.

Во время обработки сначала используются высокоточные токарные станки с ЧПУ для точной токарной обработки вращающихся элементов, таких как контур внешнего круга, внутреннее отверстие, ступеньки и резьба, с упором на контроль точности резьбы, соосности внутреннего отверстия и осевой перпендикулярности. Затем производится вторичная обработка на фрезерном станке с ЧПУ или токарно-фрезерном композиционном центре, где осуществляется многокоординатное обучающее фрезерование по форме фланца, контурам монтажных проушин и сквозным отверстиям для обеспечения ровности посадочной поверхности фланца и постоянства положений отверстий.
