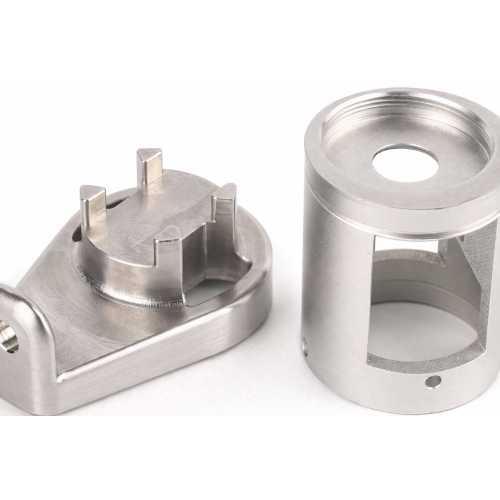

Детали с ЧПУ для устройств беспроводной связи

Вид оплаты:L/C,T/T,Paypal

Инкотермс:FOB,CFR,CIF,EXW,FCA

Количество минимального заказа:10 Piece/Pieces

транспорт:Ocean,Land,Air,Express

Порт:shenzhen

Атрибуты продукта
Возможности поставки ...
Упаковка и доставка
Other information

Атрибуты продукта

Модель: custom

марка: Ксайвер/Эйик

сертификация: EN9100 ISO9001 ISO14001 ISO45001

Будь то обработка с ЧПУ: Обработка с ЧПУ

Виды: Протяжка, Прочие услуги по обработке, СВЕРЛЕНИЕ, Травление / химическая обработка, Превращение, Лазерная обработка, Фрезерование, Проволочный EDM, Быстрое прототипирование

Обрабатываемые материалы: Алюминий, Нержавеющая сталь, Латунь, Стальные сплавы, Бронза, Медь, Закаленные металлы, Драгоценные металлы

место происхождения: Китай

Наименование: CNC parts for Wireless Communication Devices

Процесс: 5Axis cnc machining, milling&turning, die casting, swiss turning etc

Обработка поверхности: CNC parts for Wireless Communication Devices

сертификация: EN9100 ISO9001 ISO14001 ISO45001

Качество: FAI,CMM, SPC, 100%inspection etc

Lead Time: 7-20days depends on your qty

Moq: 10pcs

Возможности поставки ...

транспорт: Ocean,Land,Air,Express

Поддержка о: 50000pcs/month

Сертификаты : EN9100 ISO9001 ISO14001 ISO45001

Порт: shenzhen

Вид оплаты: L/C,T/T,Paypal

Инкотермс: FOB,CFR,CIF,EXW,FCA

Упаковка и доставка

Продажа единиц жилья:

Piece/Pieces

Пример с картинкой:



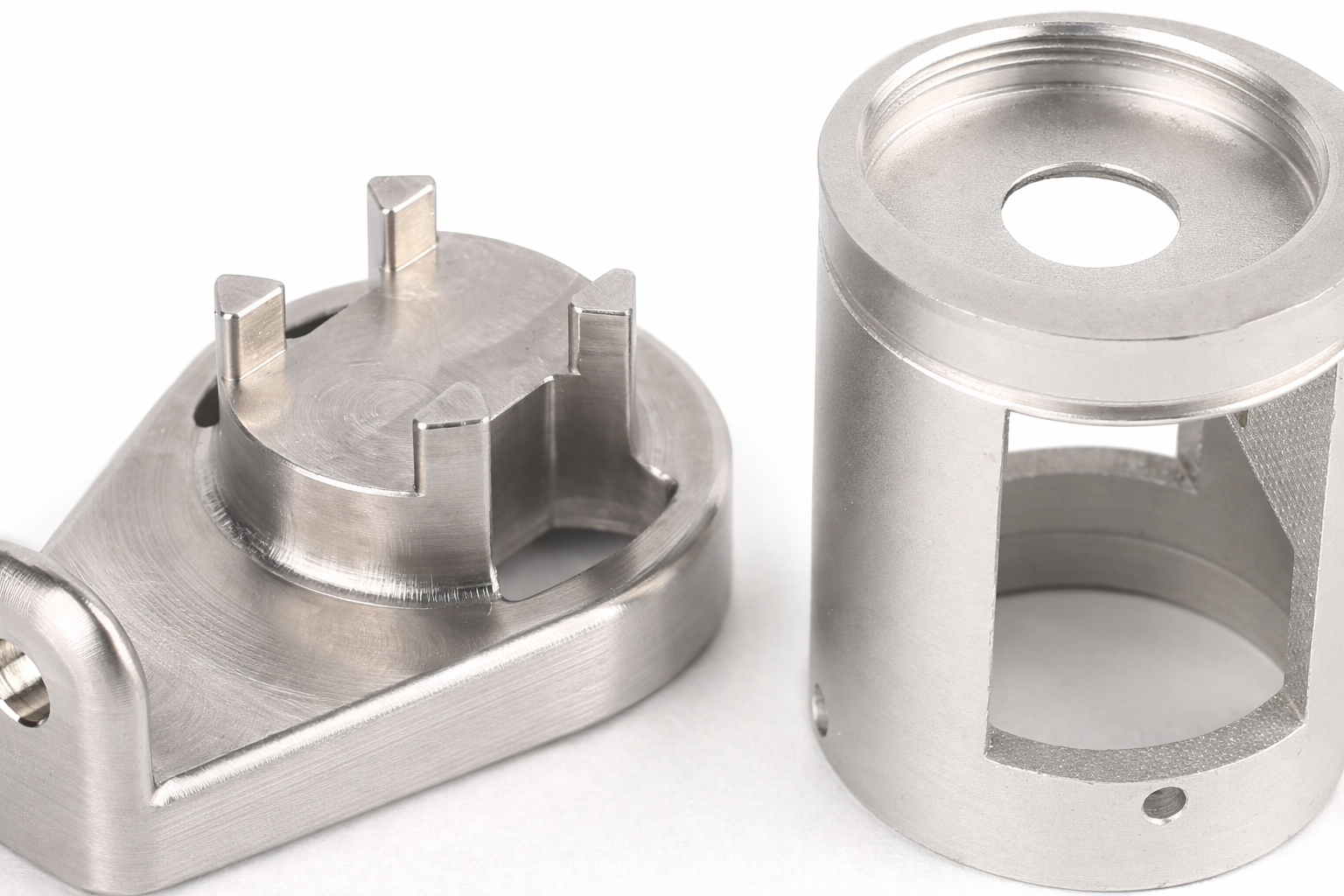

обработанные детали



процесс обработки



Эта деталь представляет собой высокоточный конструктивный элемент в волоконно-оптических системах связи. Он изготовлен путем прецизионной обработки на станке с ЧПУ из алюминиевого сплава в сочетании с такими процессами обработки поверхности, как анодирование. Он обладает превосходной стабильностью размеров, точностью сборки и долгосрочной надежностью и широко используется в основных конструкциях оптических модулей и оборудования оптической связи. Основная обработка, как показано ниже:

Прецизионная обработка с ЧПУ: в основном ориентирована на 3-осевое/4-осевое фрезерование с ЧПУ, локальные конструкции (ступени, внутренние полости, отверстия, позиционирующие стойки) требуют многократного зажима. Цилиндрические детали имеют: Чистовую расточку/тонкое фрезерование внутренних отверстий/Контроль соосности. Имеются плоские детали Поэтапное фрезерование/контурная обработка профилей специальной формы.
Процесс сверления + нарезания резьбы: монтажные отверстия, крепежные отверстия, позиционирующие отверстия. Общие характеристики резьбы имеют M2/M2,5/M3. Перед нарезанием резьбы необходимо снять фаску, чтобы не повредить оптическое волокно или покрытие во время сборки.

После прецизионной обработки на станке с ЧПУ такие прецизионные структурные компоненты волоконно-оптической связи требуют систематической последующей обработки и точной перепроверки для обеспечения долгосрочной стабильности и надежности сборки. Для обработки поверхности обычно используются процессы анодирования (натурального или черного цвета) или химической пассивации, которые не только повышают коррозионную стойкость и износостойкость, но также обеспечивают хорошую консистенцию и чистоту поверхности, предотвращая загрязнение торцов волокна и прецизионных интерфейсов. Для функциональных контактных поверхностей и базовых плоскостей сборки строго контролируется шероховатость поверхности, обычно требующая Ra ≤ 1,6 мкм, чтобы соответствовать требованиям оборудования оптической связи для точной сборки и многократного позиционирования.

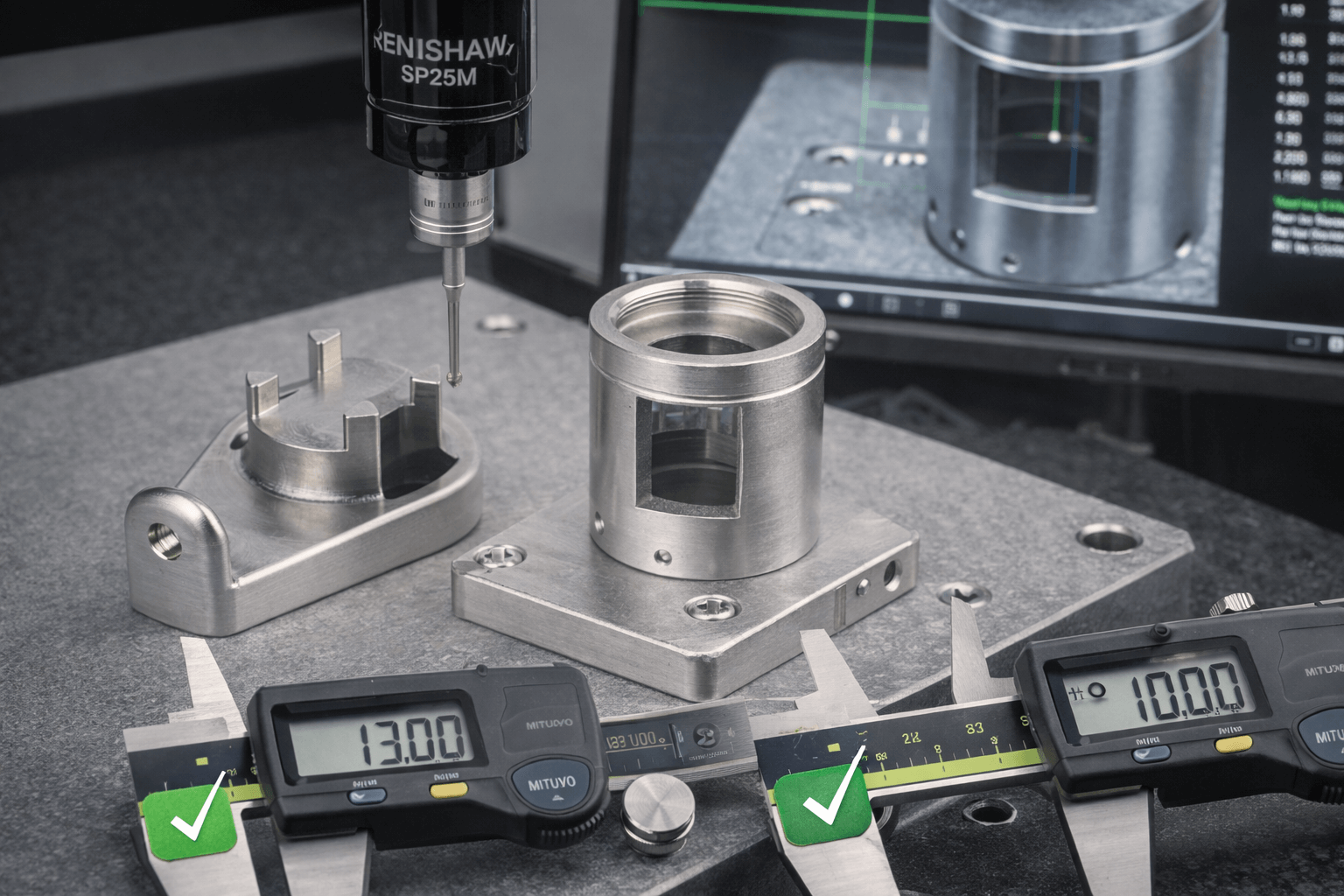

Что касается прецизионного контроля ключа, упор делается на соосность, перпендикулярность, степень расположения внутренних отверстий и внешних окружностей, а также плоскостность монтажных поверхностей ключа, при этом типичные диапазоны регулирования достигают ±0,01 мм или даже выше. Все ключевые размеры проверяются и записываются с помощью координатно-измерительных машин КИМ, цифровых штангенциркулей и специальных датчиков, чтобы гарантировать, что детали сохраняют надежную структурную стабильность и согласованность при высокоскоростной передаче данных и в длительных условиях эксплуатации.
