Прецизионный адаптер, токарные детали с ЧПУ

Вид оплаты:L/C,T/T,Paypal

Инкотермс:FOB,CFR,CIF,EXW,FCA

Количество минимального заказа:10 Piece/Pieces

транспорт:Ocean,Land,Air,Express

Порт:shenzhen

Атрибуты продукта
Возможности поставки ...
Упаковка и доставка

Атрибуты продукта

Модель: Custom

Будь то обработка с ЧПУ: Обработка с ЧПУ

Виды: Протяжка, Прочие услуги по обработке, СВЕРЛЕНИЕ, Травление / химическая обработка, Превращение, Проволочный EDM, Лазерная обработка, Быстрое прототипирование, Фрезерование

Обрабатываемые материалы: Алюминий, Нержавеющая сталь, Латунь, Стальные сплавы, Бронза, Медь, Закаленные металлы, Драгоценные металлы

место происхождения: Китай

Наименование: Precision Machined Adapter

Процесс: 5 axis cnc machining, milling&turning, die casting, swiss turning etc

сертификация: EN9100,ISO9001,ISO14001,ISO45001

Качество: FAI,CMM,SPC,100% inspection

Material: stainless steel, aluminum, alloy, copper etc

Lead Time: 7-20days depends on your qty

Возможности поставки ...

транспорт: Ocean,Land,Air,Express

Поддержка о: 50000pcs/month

Порт: shenzhen

Вид оплаты: L/C,T/T,Paypal

Инкотермс: FOB,CFR,CIF,EXW,FCA

Упаковка и доставка

Продажа единиц жилья:

Piece/Pieces

Пример с картинкой:

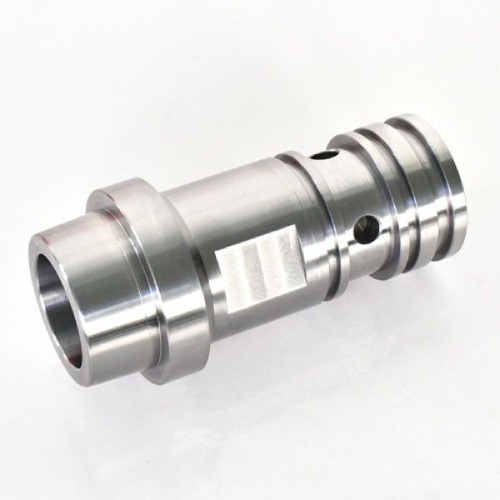

Эта деталь представляет собой многоступенчатую функциональную деталь вала, изготовленную на прецизионном токарном станке с ЧПУ. Он включает в себя уплотнительную канавку, радиальный канал потока и конструкцию позиционирования узла. Он широко используется в системах управления жидкостью и газом в аэрокосмической, военной и промышленной автоматизации и предъявляет высокие требования к точности обработки, надежности уплотнения и долгосрочной стабильности. Токарная обработка с ЧПУ как основной процесс + сверление/фрезерование как вспомогательные процессы. Типичный технологический маршрут:

Резка прутков (алюминий/нержавеющая сталь/легированная сталь)
Одноразовый зажим токарного станка с ЧПУ: Внешний круг, многоуровневые ступеньки, Внутреннее отверстие (если есть), Круглая уплотнительная канавка.
Обработка радиальных отверстий: боковое перемещение / поперечное отверстие, лучше токарно-фрезерная комбинация с ЧПУ.
Обработка в шестиугольном положении: токарно-фрезерная обработка композита или вторичное фрезерование.
Удаление заусенцев (особенно на отверстиях и выемках) и обработка/очистка поверхности.

После изготовления эти прецизионные функциональные валы требуют целенаправленных размерных и функциональных испытаний, чтобы гарантировать герметичность и эксплуатационную надежность в жидкостных или газовых системах. Приоритеты тестирования включают в себя многоступенчатые размеры ступеньки внешнего диаметра и соосность относительно оси, гарантируя стабильное направление и позиционирование во время сборки.

Особое внимание уделяется положению, ширине и переходу канавок уплотнения, чтобы обеспечить равномерное распределение усилий на эксплуатируемых уплотнительных элементах, исключая локальные риски выдавливания или утечки. Для радиальных поперечных отверстий проверьте диаметр отверстия, точность положения и фаску отверстия, чтобы предотвратить влияние заусенцев на поток среды или надежность уплотнения.

Основные размеры и геометрические допуски проверяются с помощью координатно-измерительной машины (КИМ); при необходимости для повторной проверки размеров сборки используются специальные калибры. Качество поверхности проверяется одновременно во время испытаний, чтобы убедиться в отсутствии на функциональных поверхностях царапин, вмятин или дефектов механической обработки. Все результаты испытаний документируются и архивируются для соответствия требованиям контроля качества и отслеживания продукции.

Больше продуктов, пожалуйста, проверьте ссылки: детали для обработки с ЧПУ, компоненты для аэрокосмической отрасли, оптомеханические компоненты, 5-осевая обработка с ЧПУ и т. д.
