Пример токарной обработки с ЧПУ — детали вала

2026,03,19

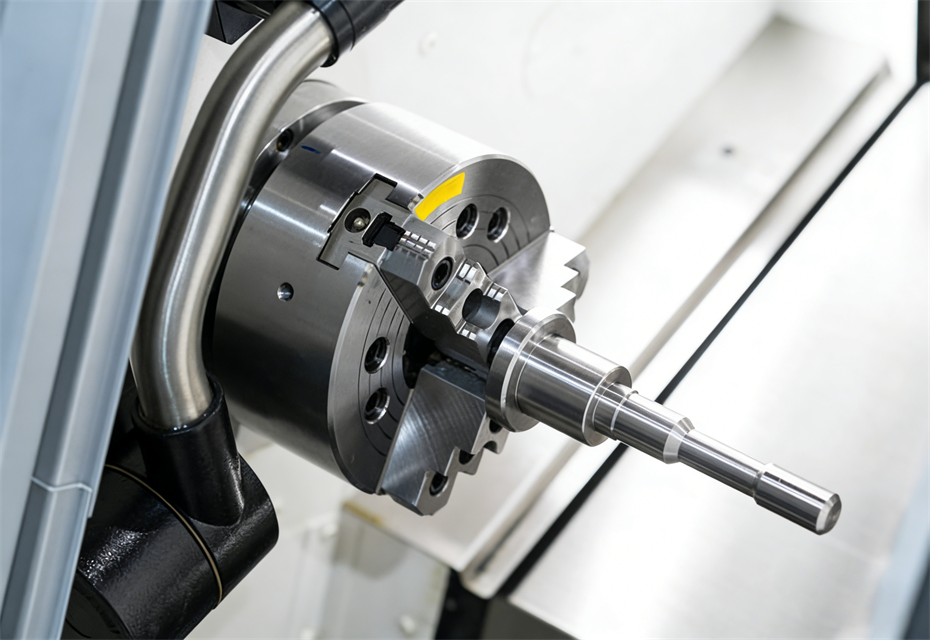

Токарный станок с ЧПУ – это высокоточное обрабатывающее оборудование, используемое для обработки различных деталей. Детали вала — это распространенный тип деталей и одна из наиболее часто обрабатываемых на токарном станке с ЧПУ деталей. При обработке деталей вала заготовка сначала должна быть зажата, а затем в соответствии с требованиями должен быть выбран подходящий режущий инструмент и соответствующая скорость резания и скорость подачи. Благодаря написанию и отладке программы ЧПУ можно точно обрабатывать детали валов.

Далее будут представлены анализ процесса и обработкадеталей вала на станке с ЧПУ :

1. Анализ чертежа детали.

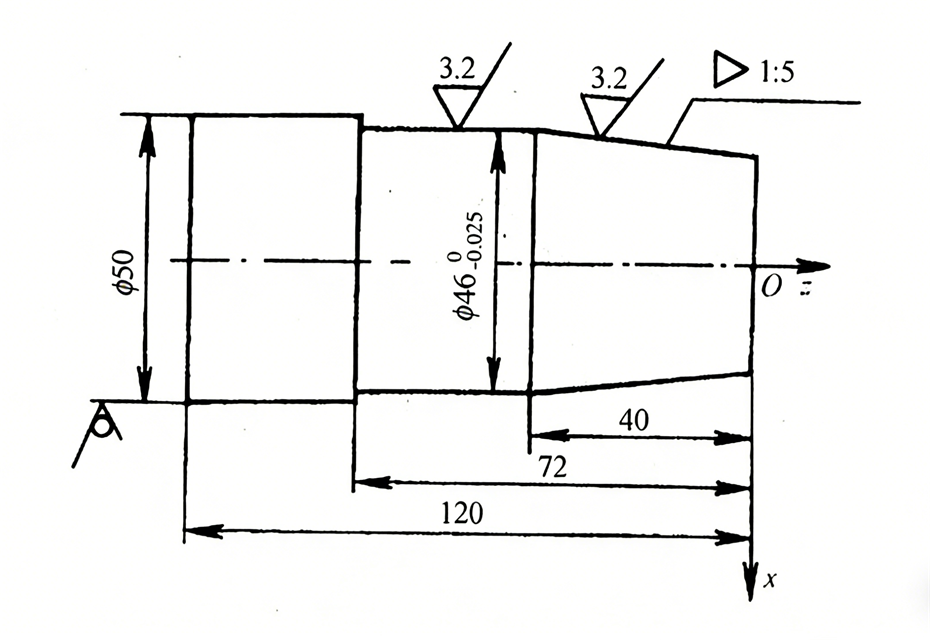

Как показано на чертеже, эта деталь состоит из внешней конической поверхности и внешней цилиндрической поверхности, относящихся к категории вала. На внешнем цилиндре диаметром ⌀50 мм обработка не производится, а на внешнем цилиндре диаметром ⌀46 мм требуется более высокая точность обработки. Материал — сталь 45. Выбранный размер заготовки: ⌀50 мм × L120 мм.

2. Определение схемы обработки и маршрута обработки.

Система координат заготовки устанавливается с центральной точкой O на правом конце детали в качестве начала координат. В зависимости от точности размеров и требований к процессу обработка делится на два этапа: черновое точение и чистовое точение. Предлагаемая последовательность действий следующая:

Обточка правого торца → Черновая обточка внешнего цилиндра на ⌀46,5мм → Черновая обточка внешнего цилиндра с шагом ⌀43,5мм×L25мм → Черновая обточка внешнего цилиндра с шагом ⌀40,5мм×L10мм → Черновая обточка внешней конической поверхности → Завершающая обточка внешней конической поверхности → Завершающая обточка внешнего цилиндра на ⌀60мм (выполнение черновой и чистовой обработки в порядке выполнения операций).

3. Зажим детали и выбор приспособления

Для зажима используется стандартный трехкулачковый патрон на токарном станке с ЧПУ. Заготовка выступает за патрон примерно на 90 мм. После зажима выполняется центровка для обеспечения надежного зажима, отвечающего требованиям жесткости и концентричности последующих токарных операций.

4. Выбор инструмента и параметров резания

Выбор инструмента: Инструмент № 1 — это твердосплавный инструмент со смещением под углом 90°, подходящий для черновых и чистовых операций.

Параметры резания: Чтобы сбалансировать точность обработки и стойкость инструмента, скорость шпинделя определяется как n = 630 об/мин; для подачи F = 0,2 мм/об для черновой обработки и F = 0,1 мм/об для чистовой обработки.

Меры предосторожности: При зажиме инструмента убедитесь, что кончик инструмента находится на той же высоте, что и центр вращения заготовки; в противном случае в центре торца образуется выступ или повреждается острие инструмента при токарной обработке.

5. Полный лист программы токарной обработки деталей вала на станке с ЧПУ.

№10	G50 X100.0 Z100.0	Настройка системы координат заготовки
N20	S630 M03 T11	Вращение шпинделя вперед (n=630 об/мин), вызов Инструмента №1, коррекция инструмента №1
N30	G00 X52.0 Z0.0	Быстрое позиционирование
N40	G01 X0.0 F0.2	Поворот правого торца
Н50	G00 Z1.0	Быстрое позиционирование
N60	Х46,5
N70	Г01 З-72.0	Черновая обработка наружной цилиндрической поверхности на ⌀46,5 мм.
N80	Х50.0	Шаг поворота
N90	G00 Z1.0	Быстрое позиционирование
Н100	Х43,5
N110	G01 Z-25.0	Черновая обработка наружной цилиндрической поверхности ступени до ⌀43,5 мм×L25 мм
N120	Х46,5	Шаг поворота
N130	G00 Z1.0	Быстрое позиционирование
N140	Х40,5
N150	G01 Z-10.0	Черновая обработка наружной цилиндрической поверхности ступени до ⌀40,5 мм×L10 мм
N160	Х43,5	Шаг поворота
N170	G00 Z0.0	Быстрое позиционирование
N180	Х38,5
N190	G01 X46.5 Z-40.0	Черновая обработка наружной конической поверхности
Н200	G00 Z0.0	Быстрое позиционирование
N210	Х38.0
N220	G01 X46.0 Z-40.0 F0.1	Завершить обтачивание внешней конической поверхности.
N230	Z-72.0	Чистовая обработка наружной цилиндрической поверхности ⌀60 мм.
N240	Х50.0	Шаг поворота
Н250	G00 X100.0 Z100.0 T10	Быстро вернуться в исходную точку инструмента, отменить компенсацию инструмента № 1.
Н260	М05	Остановка вращения шпинделя
N270	М30	Конец программы
