3D-контроль КИМ: решение для полноразмерной проверки сложных деталей с ЧПУ

2026,05,27

В высокоточном производстве, включая аэрокосмическую, оборонную, полупроводниковую и оптоэлектронную промышленность, сложные детали с ЧПУ с неровными контурами, глубокими полостями, изогнутыми поверхностями и строгими допусками GD&T не могут быть полностью проверены традиционными измерительными инструментами, такими как штангенциркули, микрометры и штангенциркули. Частичный контроль размеров часто приводит к необнаруженным отклонениям, сбоям сборки и дисквалификации проекта.

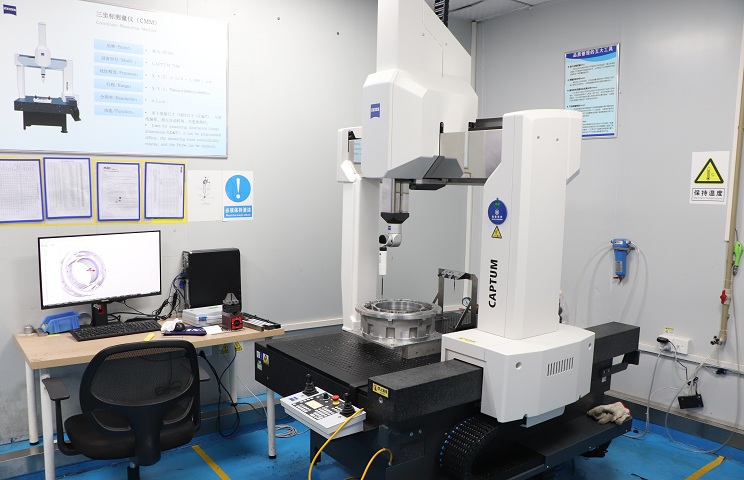

Являясь производителем точных изделий, сертифицированным по стандарту EN9100 и NADCAP, компания Euyik использует профессиональную координатно-измерительную машину (КИМ) для осуществления полноразмерного контроля всех сложных точных компонентов. Мы предоставляем стандартизированные данные проверок и официальные отчеты об испытаниях, чтобы гарантировать, что каждая готовая деталь соответствует 100% чертежам с точки зрения точности размеров, геометрических допусков и общих характеристик сборки.

1. Основные сценарии применения контроля ШМ.

Технология 3D-координатного измерения CMM — это основной метод контроля высокоточных сложных деталей , устраняющий ограничения обнаружения традиционных ручных измерений. Он охватывает все основные категории продукции подразделения прецизионной обработки Euyik.

(1) Сложные полости и тонкостенные конструктивные детали

Глубокие полости, закрытые конструкции и ультратонкие детали стенок имеют множество скрытых точек измерения, до которых невозможно добраться обычными инструментами. КИМ осуществляет всенаправленное 3D-сканирование без мертвых углов и проверку размеров, эффективно обнаруживая деформацию, отклонение толщины стенки и структурное смещение сложных тонкостенных компонентов.

(2)Детали со строгими геометрическими допусками GD&T

Для деталей, требующих высокоточного допуска по положению, концентричности, плоскостности, перпендикулярности и допуску профиля, CMM поддерживает профессиональную полную проверку GD&T. Он соответствует строгим стандартам проверки допусков компонентов авиационного, военного и полупроводникового оборудования, чего невозможно достичь с помощью традиционного измерительного оборудования.

(3)Встроенные компоненты резьбы и фланца

Для цельных интегрированных деталей с резьбой, уплотнительными поверхностями и монтажными фланцами КИМ точно определяет концентричность между осью резьбы и поверхностью фланца, плоскостность высокоточных плоскостей уплотнения и точность положения монтажных отверстий. Это гарантирует отсутствие отклонений при сборке или нарушение герметичности интегрированных деталей конструкции.

(4)Критические компоненты аэрокосмической и оборонной промышленности

Конструкционные кронштейны аэрокосмической отрасли, корпуса оборонительных разъемов, детали радиолокационного оборудования и другие критически важные компоненты требуют полноразмерной проверки перед поставкой партии. Полная проверка ШМ — это обязательный процесс квалификации для обеспечения взаимозаменяемости деталей и эксплуатационной стабильности для военных и авиационных проектов.

(5) Прецизионные полупроводниковые и оптоэлектронные детали

Полупроводниковые вакуумные резонаторы, оптические монтажные основания и прецизионные оптоэлектронные приспособления характеризуются сверхжесткими допусками и высокими требованиями к плоскостности. Высокоточное сканирование и сравнение данных КИМ полностью гарантируют точность сборки и стабильность работы деталей высококлассного оборудования.

2. Стандартный рабочий процесс полноразмерного контроля

Euyik реализует стандартизированные процедуры проверки КИМ, при этом весь процесс выполняется в цехе с постоянной температурой 20 ± 2 ℃, что исключает ошибки размеров, вызванные изменениями температуры окружающей среды, и обеспечивает стабильные и повторяемые данные проверки.

Шаг 1: Предпроверочная подготовка

Очистите поверхность заготовки от заусенцев и масляных пятен, закрепите детали с помощью профессиональных инструментов и откалибруйте измерительный эталон строго в соответствии с 2D/3D-чертежами заказчика.

Шаг 2. Программирование индивидуальной проверки

Составляйте эксклюзивные программы измерений для КИМ на основе структуры детали, основных размеров и требований CTQ (критического качества), охватывающих все линейные размеры, положения отверстий, изогнутые поверхности и геометрические допуски.

Шаг 3: Полномерное сканирование и отбор проб

Полный сбор данных по всей точке заготовки, комплексное обнаружение видимых и скрытых особенностей и запись всех фактических измеренных данных в режиме реального времени.

Шаг 4: Сравнение данных и оценка

Сравнивайте измеренные значения с номинальным размером чертежа и диапазоном допусков, точно оценивайте квалифицированные и неквалифицированные изделия и отмечайте ненормальные размеры для просмотра.

3. Доставка стандартизированного отчета о проверке ШМ

Чтобы удовлетворить требования к аудиту и подаче документов для клиентов из аэрокосмической, оборонной и крупной промышленности, Euyik предоставляет официальные отслеживаемые отчеты о проверках КИМ для всех прецизионных заказов, обеспечивая доставку электронных и печатных печатных копий.

(1) Полное содержание отчета

Все документы о проверке содержат стандартизированную и полную информацию: номер заказа, номер детали, версию чертежа, производственную партию, дату проверки, информацию об контролере, номинальный размер, диапазон допусков, фактические измеренные данные и результаты квалификационной оценки. Все ключевые результаты испытаний на толерантность GD&T полностью записываются без пропусков.

(2)Сообщить о сценариях применения

Наши официальные отчеты CMM поддерживают входной контроль качества клиентов, аудит квалификации проекта, проверку качества партии и долгосрочное архивирование файлов. Они являются действительными сертификационными документами качества для допуска в цепочки поставок высокотехнологичных военных, авиационных и полупроводниковых приборов.

4. Основной механизм обеспечения 100% соблюдения чертежей

Соответствие чертежам является основным стандартом поставки прецизионных деталей. Euyik создает замкнутую систему контроля качества, обеспечивающую нулевое отклонение между готовыми деталями и проектными спецификациями заказчика.

(1) Обзор предсерийных чертежей

Команда инженеров проводит углубленный анализ чертежей перед производством, отмечает все ключевые допуски, особые требования к процессу и скрытые точки обнаружения конструкции, избегая пропусков проверки и ошибочных оценок, вызванных отклонениями в понимании чертежей.

(2) Строгая проверка первого изделия FAI

Для всех новых проектов и нового серийного производства мы проводим полноразмерную проверку КИМ на первом изделии. Массовое производство допускается только после того, как первая деталь будет на 100% соответствовать чертежам, что эффективно предотвращает дефекты размеров партии.

(3) Мониторинг пакетного процесса SPC

В массовом производстве выборочный контроль ШМ сочетается со статистическим контролем процесса SPC для контроля стабильности размеров в режиме реального времени. Как только обнаруживается незначительное отклонение размеров, параметры обработки немедленно корректируются, чтобы обеспечить постоянную точность партии.

(4) Замкнутая обработка несоответствующей продукции

Все детали, выходящие за пределы допуска, независимо изолируются, записываются и отслеживаются. Мы анализируем основные причины и оптимизируем методы обработки, чтобы избежать повторных дефектов, гарантируя, что все поставляемые продукты полностью соответствуют спецификациям чертежей.

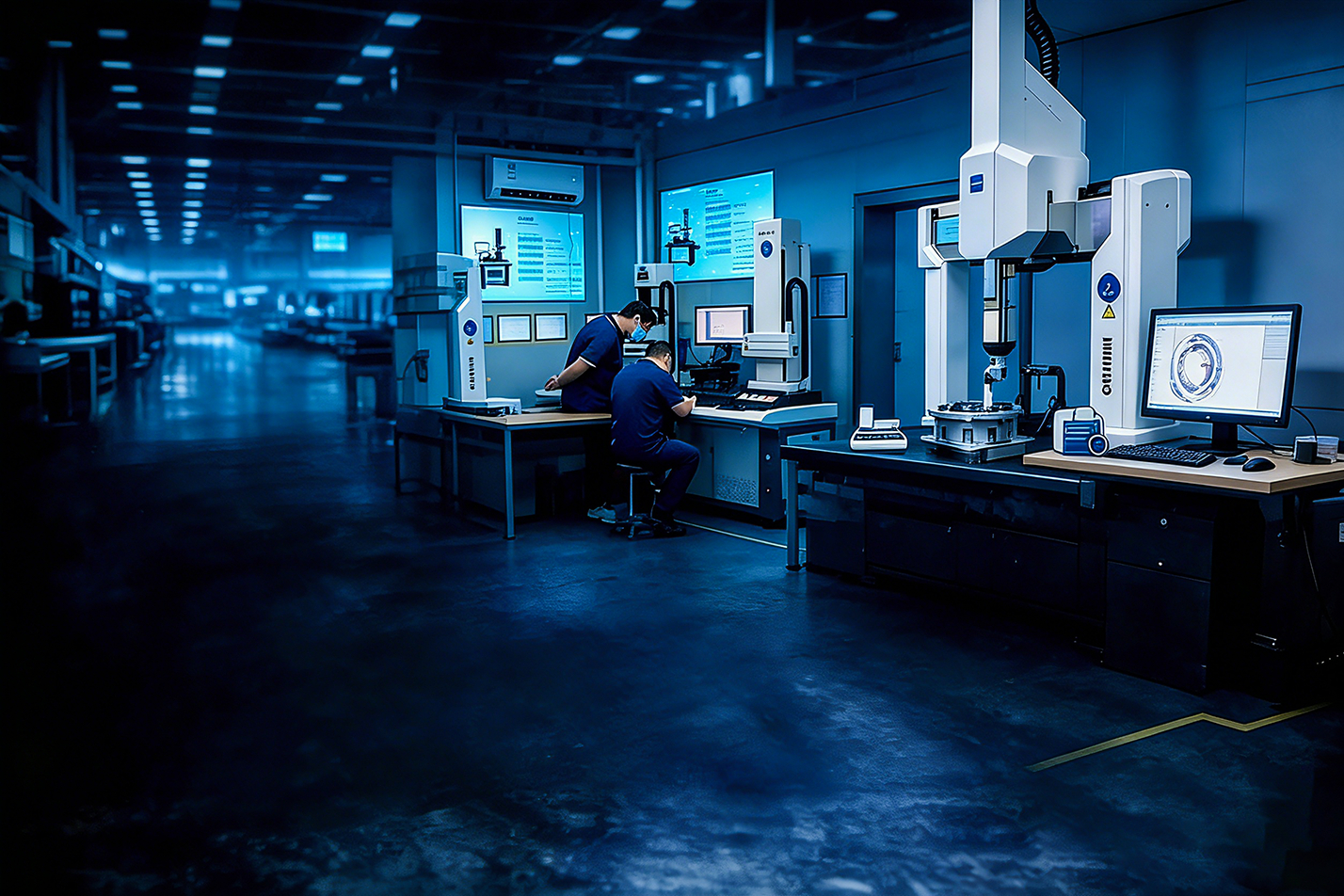

5. Инспекция ШМ интегрирована с нашей системой качества.

Все операции Euyik по проверке ШМ строго соответствуют спецификациям управления качеством ISO9001, EN9100 и NADCAP. Он образует полную цепочку контроля качества, включающую входной контроль материалов, патрульный контроль в процессе производства, полноразмерную окончательную проверку ШИМ и доставку отчетов.

Все данные проверок и производственные записи постоянно архивируются, что обеспечивает отслеживание полного жизненного цикла сырья, процедур обработки и результатов испытаний качества, отвечая строгим требованиям управления качеством в цепочках поставок высокотехнологичных аэрокосмических и оборонных систем.

6. Типичные случаи применения контроля КИМ

Профессиональные решения Euyik для контроля КИМ широко применяются для различных высокоточных нестандартных деталей:

• Полноразмерный контроль резьбовых и фланцевых деталей корпуса, интегрированных в аэрокосмической отрасли.

• Проверка геометрических допусков GD&T для компонентов полупроводниковой вакуумной камеры.

• Полноразмерное обнаружение корпусов прецизионных соединителей оборонного уровня.

• Проверка плоскостности и допусков положения монтажных оснований оптоэлектронного оборудования.

• Испытание на стабильность размеров высокоточных уплотнительных деталей гидравлической системы.

7. Заключение

Полноразмерный контроль КИМ является незаменимым барьером качества для высокоточных сложных деталей с ЧПУ. Он устраняет узкие места традиционных методов измерения и обеспечивает 100% соответствие чертежей готовых компонентов.

Используя передовое измерительное оборудование для КИМ, стандартизированные процессы тестирования и комплексную систему отслеживания качества, Euyik предоставляет комплексные услуги: от точной обработки с ЧПУ и полноразмерных испытаний до предоставления официальных отчетов об инспекциях. Мы поставляем стабильные, соответствующие требованиям и высококачественные прецизионные детали клиентам по всему миру в аэрокосмической , оборонной , энергетической , полупроводниковой , оптоэлектронной системах , волоконно-оптической связи , железнодорожном транспорте и промышленности .
