Решения для обработки сложных нестандартных прецизионных деталей

2026,07,01

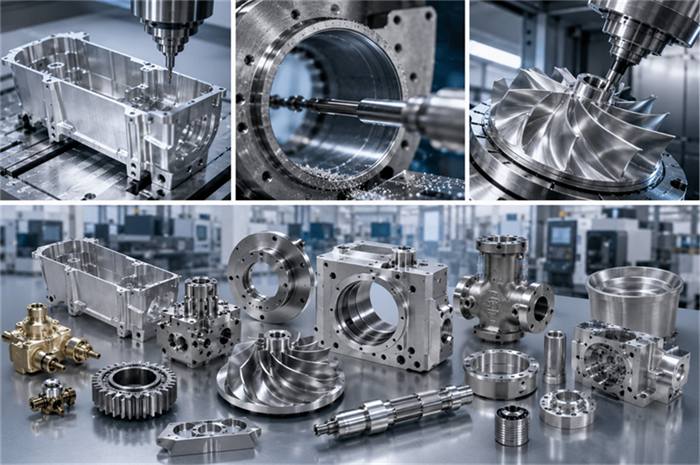

В высокотехнологичных отраслях производства, таких как аэрокосмическая, энергетическая, полупроводниковая и оптоэлектронная промышленность, тонкостенные детали, компоненты с глубокими полостями и сложные изогнутые поверхности считаются тремя категориями очень сложных, нестандартных прецизионных деталей. Эти компоненты часто служат основными функциональными элементами оборудования, требующими высокой точности и представляющими значительные трудности при обработке. Стандартные механические мастерские часто сталкиваются с такими проблемами, как деформация, превышающая допуски, видимые следы вибрации и недостаточная точность профиля поверхности. Эти проблемы приводят к повторным итерациям прототипирования, низкой скорости прохождения пакетов и задержкам проекта.

Возможность обработки таких сложных деталей зависит не только от приобретения высокопроизводительного оборудования, но и от систематической интеграции проектирования приспособлений, процессов резки, планирования траектории движения инструмента и контроля окружающей среды. Обладая более чем десятилетним опытом высокоточной механической обработки, Юйик разработал зрелые, стандартизированные технологические решения для этих трех типов сложных деталей, обеспечивающие стабильную, высокоточную поставку партий с высокой скоростью проходов.

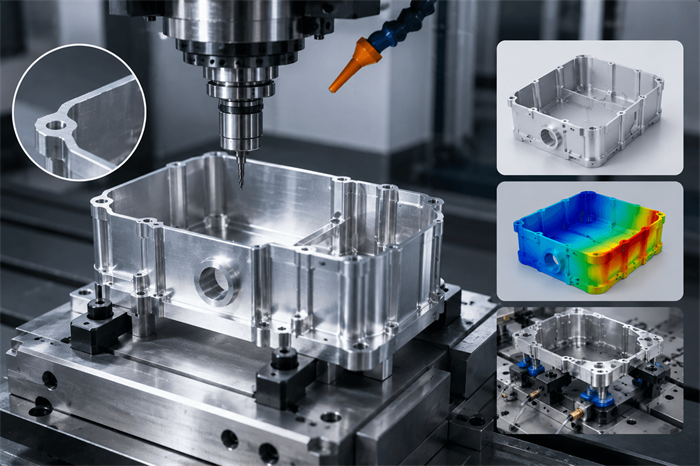

1. Тонкостенные детали: решение проблем деформации с помощью систематических решений

Тонкостенные детали, широко используемые в корпусах аэрокосмической промышленности , оптоэлектронных блоках и легких конструктивных компонентах, обычно имеют толщину стенок менее 1 мм. Хотя они должны отвечать требованиям как по легкости конструкции, так и по прочности конструкции, основная задача механической обработки заключается в контроле деформации.

Ключевые болевые точки обработки

Деформация при зажиме: из-за плохой общей жесткости тонкостенных деталей обычные методы зажима легко вызывают деформацию; деталь пружинит после разжима, в результате чего окончательные размеры превышают допуски.

Деформация резания: Силы резания вызывают упругое отклонение тонкостенных секций, создавая несоответствия между фактическими обработанными размерами и запрограммированными спецификациями, что затрудняет обеспечение одинаковой толщины стенки.

Деформация, вызванная напряжением: остаточные внутренние напряжения от черновой обработки постепенно снимаются после обработки, вызывая естественную деформацию; размеры могут выйти за допустимые пределы после того, как деталь простоит в течение определенного периода времени.

Юйик Решения

Индивидуальные решения по зажиму. Специализированные приспособления разрабатываются с учетом структуры детали и используют комбинацию вакуумных патронов, мягких губок и вспомогательных опор для распределения зажимных усилий. Это обеспечивает стабильный зажим при минимизации искажений. Временные технологические опоры добавляются к участкам, подверженным деформации, и удаляются после обработки, чтобы сохранить жесткость на протяжении всего процесса. Многоуровневая обработка и процессы снятия напряжений: используется многоэтапный рабочий процесс, включающий черновую обработку, снятие напряжений, получистовую и чистовую обработку. Отжиг для снятия напряжений следует за этапом черновой обработки (при котором удаляется основная часть материала) для устранения внутренних напряжений механической обработки. На этапе чистовой обработки применяется стратегия послойной обработки с использованием малой глубины резания и высоких скоростей подачи, чтобы минимизировать воздействие сил резания на тонкие стенки и контролировать деформацию, вызванную механической обработкой.

Среда обработки с постоянной температурой: Все критические операции обработки тонкостенных деталей выполняются в цехе, где поддерживается постоянная температура 20±2°C. Это предотвращает изменения размеров, вызванные тепловым расширением или сжатием из-за колебаний температуры окружающей среды, тем самым обеспечивая постоянство размеров при массовом производстве.

Благодаря этому комбинированному подходу Euyik обеспечивает стабильный контроль допусков по толщине стенок в пределах ±0,02 мм для типичных тонкостенных корпусов из аэрокосмического алюминиевого сплава (с минимальной толщиной стенок 0,8 мм), в результате чего процент прохождения партии превышает 98%.

2. Детали с глубокими полостями: решение проблем вибрации и точности посредством оптимизации процессов

Детали с глубокими полостями, обычно встречающиеся в таких продуктах, как корпуса энергетических клапанов, полупроводниковые камеры и гидравлические корпуса, характеризуются значительной глубиной полостей и небольшими размерами отверстий, обычно с соотношением глубины к диаметру, превышающим 5:1. Основная проблема механической обработки заключается в вибрации и потере точности, вызванных недостаточной жесткостью необходимых длинных режущих инструментов.

Ключевые проблемы обработки

Вибрация инструмента. Большой вылет инструмента снижает жесткость, что делает инструмент склонным к вибрации во время резки. Это приводит к появлению следов вибрации на внутренних стенках и чрезмерной шероховатости поверхности, а также к ускорению износа инструмента.

Низкая точность нижней поверхности: длинные инструменты слегка отклоняются из-за совместного воздействия силы тяжести и сил резания. Это затрудняет обеспечение плоскостности дна глубоких полостей и соосности расположения отверстий и часто приводит к появлению видимых следов перехода инструмента в углах дна.

Трудности с эвакуацией стружки: Стружку трудно удалить из глубоких полостей; Повторный контакт со стружкой может поцарапать обработанные поверхности, ускорить износ инструмента и нарушить стабильность размеров.

Юйик Решения

Адаптация процесса горизонтального фрезерования. Горизонтальные обрабатывающие центры отдают предпочтение обработке полостей с высоким соотношением глубины к диаметру. Горизонтальное расположение позволяет струге эвакуироваться естественным путем под действием силы тяжести, предотвращая скопление и образование царапин на поверхности. Кроме того, направление сил резания оптимизируется, чтобы минимизировать отклонение длинной части инструмента, тем самым повышая точность обработки как нижних поверхностей, так и боковых стенок.

Оптимизация траекторий и параметров длинного инструмента. Траектории инструмента оптимизированы специально для геометрии глубоких полостей с использованием стратегии послойного попутного фрезерования для постепенного удаления материала и контроля режущих нагрузок за проход. Параметры резания и количество зубьев инструмента тщательно подобраны для подавления вибраций и обеспечения равномерной шероховатости поверхности внутренних стенок.

Выбор инструмента для повышения жесткости: Цельнотвердосплавные инструменты с увеличенным вылетом и держатели инструментов с гашением вибрации выбираются в зависимости от глубины полости для повышения жесткости системы. Для таких элементов, как небольшие отверстия или резьба на дне полости, используются методы ступенчатого развертывания и жесткого нарезания резьбы, чтобы гарантировать точность позиционирования и соосность.

Для корпусов клапанов высокого давления в энергетическом секторе с соотношением глубины к диаметру 8:1 Euyik постоянно поддерживает плоскостность нижней поверхности в пределах 0,005 мм, устраняет видимые следы вибрации на внутренних стенках и достигает значений шероховатости поверхности ниже Ra 1,6.

3. Детали со сложной криволинейной поверхностью: обеспечение точности профиля и качества поверхности за счет одновременной 5-осевой обработки.

Детали со сложной криволинейной поверхностью, такие как аэрокосмические рабочие колеса, лопатки турбин и оптические структурные компоненты, имеют геометрию, при которой точность профиля и качество поверхности напрямую влияют на динамику жидкости, оптические характеристики и срок службы. Основные задачи обработки заключаются в контроле точности профиля и обеспечении стабильного качества поверхности.

Ключевые болевые точки обработки

Ошибки зажима из-за нескольких настроек. Обработка на 3- или 4-осном оборудовании требует нескольких операций переориентации и повторного зажима для завершения всего профиля. Повторное позиционирование приводит к накоплению ошибок, приводящих к отклонениям профиля за пределы допуска и видимым меткам перехода инструмента.

Неоптимальное планирование траектории инструмента. Стандартные стратегии траектории инструмента часто приводят к неравномерным переходам, оставляющим отчетливые следы обработки. Это требует обширной ручной полировки, что может поставить под угрозу первоначальную точность профиля и ухудшить характеристики детали.

Высокий риск помех. Компактная пространственная геометрия сложных криволинейных поверхностей увеличивает риск того, что инструмент или держатель будут мешать необрабатываемым областям. Обычные методы программирования склонны к коллизиям, которые могут привести к бракованию деталей.

Юйик Решения

Одновременная 5-осевая обработка за один установ. Использование 5-осевого обрабатывающего центра для одновременной обработки позволяет обрабатывать все элементы криволинейной поверхности за один установ. Это исключает сдвиги исходной точки и геометрические ошибки, связанные с множественными зажимами, обеспечивая общую точность профиля. Это также обеспечивает оптимальные углы резания между инструментом и поверхностью, улучшая качество поверхности.

Планирование траектории обработки поверхности: гибридная стратегия траектории, сочетающая фрезерование по ватерлинии (постоянная Z) и контурное фрезерование (стружка/спираль), используется для оптимизации шагов и параметров подачи, тем самым минимизируя следы перехода инструмента. Для критически важных компонентов, таких как лопасти и рабочие колеса, процесс, сочетающий точечное и боковое фрезерование, обеспечивает гладкость поверхности; шероховатость поверхности может стабильно достигать Ra < 0,8, что значительно снижает необходимость последующей ручной полировки.

Комплексное моделирование и проверка процесса: профессиональное программное обеспечение используется для моделирования траекторий инструмента и проверки на наличие помех перед обработкой. Это заранее снижает риск столкновения между инструментом/держателем и деталью/приспособлением, обеспечивая безопасность и высокий уровень текучести с первого прохода при сложной обработке криволинейных поверхностей. Для несущих винтов авиационных двигателей Euyik достигает точности обработки ±0,01 мм для допусков профиля лопаток. На поверхности лезвий отсутствуют видимые следы инструментов, что полностью соответствует требованиям по аэродинамическим характеристикам.

4. Ключ к стабильной поставке сложных деталей: систематическая экспертиза процессов

Обработка деталей с тонкими стенками, глубокими полостями или сложными изогнутыми поверхностями проверяет не только пределы точности одного станка; для этого требуются комплексные возможности на протяжении всего рабочего процесса — от первоначального планирования процесса, проектирования приспособлений и программирования траектории движения инструмента до контроля производственной среды и внутритехнологического контроля.

Euyik обладает обширным портфелем оборудования, охватывающим 5-осевую обработку, токарную обработку, токарно-фрезерную обработку и горизонтальное фрезерование. Обладая более чем десятилетним опытом реализации проектов в высокотехнологичных отраслях, мы разработали многоразовые технологические решения для различных сложных нестандартных деталей. Благодаря производственной среде с контролируемой температурой, полноразмерному контролю Zeiss CMM и системе полного отслеживания качества мы обеспечиваем не только производство отдельных образцов, соответствующих требованиям, но также стабильность и последовательность массового производства.

5. Заключение

Обработка сложных, нестандартных прецизионных деталей представляет собой ключевой конкурентный барьер в цепочке поставок высокотехнологичного производства. Выбор подходящего партнера по обработке, имеющего зрелые технологические решения, может значительно сократить количество итераций прототипирования, повысить производительность массового производства, сократить сроки проекта и, в конечном итоге, снизить общую стоимость жизненного цикла деталей.

Если ваш проект включает в себя сложные прецизионные детали с тонкими стенками, глубокими полостями или сложными изогнутыми поверхностями, мы приглашаем вас просмотреть примеры 5-осевой обработки Euyik. Вы также можете отправить чертежи деталей напрямую, чтобы получить от нас специальную оценку процесса и предложение по обработке.
