Изготовленный на заказ швейцарский прецизионный золотник клапана Вал клапана

Вид оплаты:L/C,T/T,Paypal

Инкотермс:FOB,CFR,CIF,EXW,FCA,DDP,DDU,Express Delivery

Количество минимального заказа:10 Piece/Pieces

транспорт:Ocean,Land,Air,Express

Порт:shenzhen

Атрибуты продукта
Возможности поставки ...
Упаковка и доставка

Атрибуты продукта

Модель: custom

марка: Ксавьер/Эйик

Будь то обработка с ЧПУ: Обработка с ЧПУ

Виды: Протяжка, Прочие услуги по обработке, СВЕРЛЕНИЕ, Травление / химическая обработка, Превращение, Проволочный EDM, Лазерная обработка, Быстрое прототипирование, Фрезерование

Обрабатываемые материалы: Алюминий, Нержавеющая сталь, Латунь, Стальные сплавы, Бронза, Медь, Закаленные металлы, Драгоценные металлы

место происхождения: Китай

Наименование: swiss turning precision Valve Spool

Процесс: 5 Axis cnc machining, die casting,milling&turning, swiss turning,etc

сертификация: EN9100 ISO9001 ISO45001 ISO14001

Качество: FAI. CMM, SPC, 100% inspection etc

Tolerance: +-0.002——+-0.05mm

Lead Time: 7-20days depends on your qty

Moq: 10pcs

Возможности поставки ...

транспорт: Ocean,Land,Air,Express

Поддержка о: 50000pcs/month

Порт: shenzhen

Вид оплаты: L/C,T/T,Paypal

Инкотермс: FOB,CFR,CIF,EXW,FCA,DDP,DDU,Express Delivery

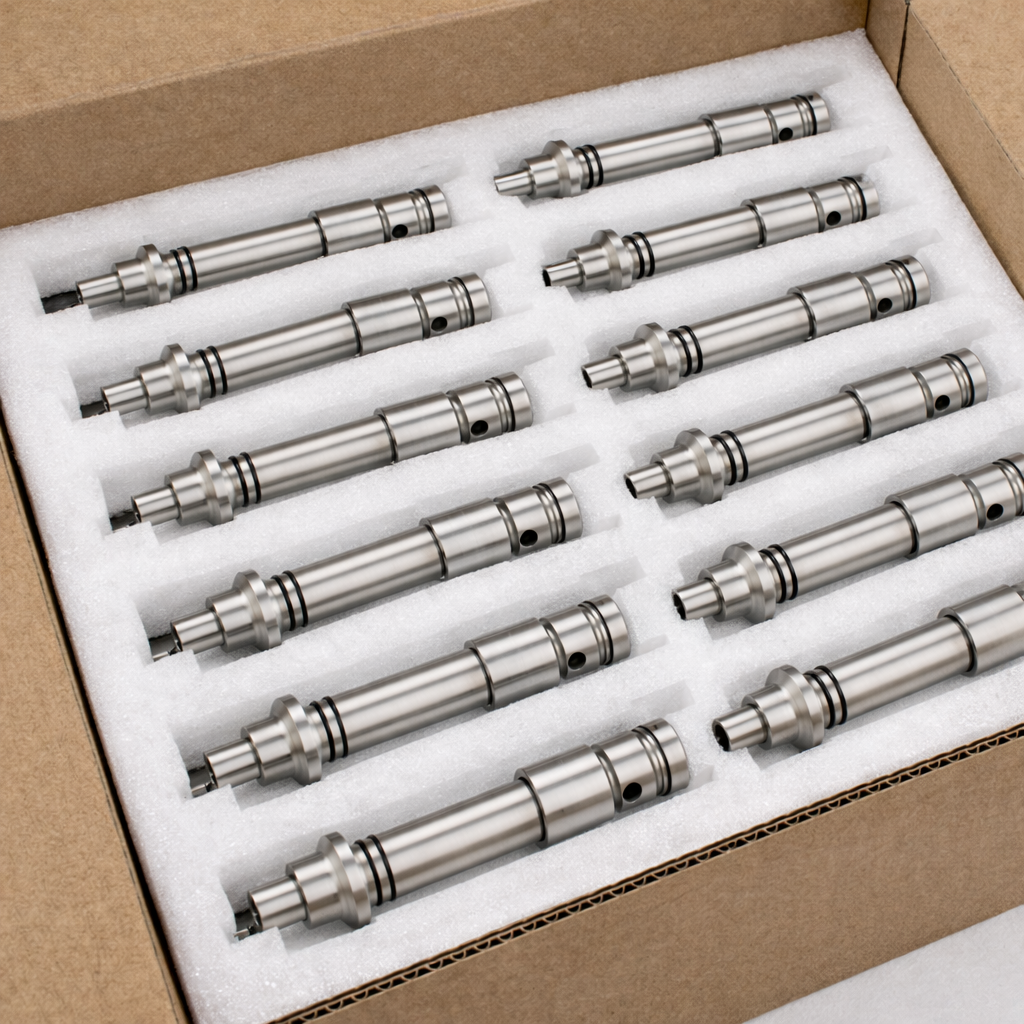

Упаковка и доставка

Продажа единиц жилья:

Piece/Pieces

Пример с картинкой:



мелкосерийная обработка на станке с ЧПУ



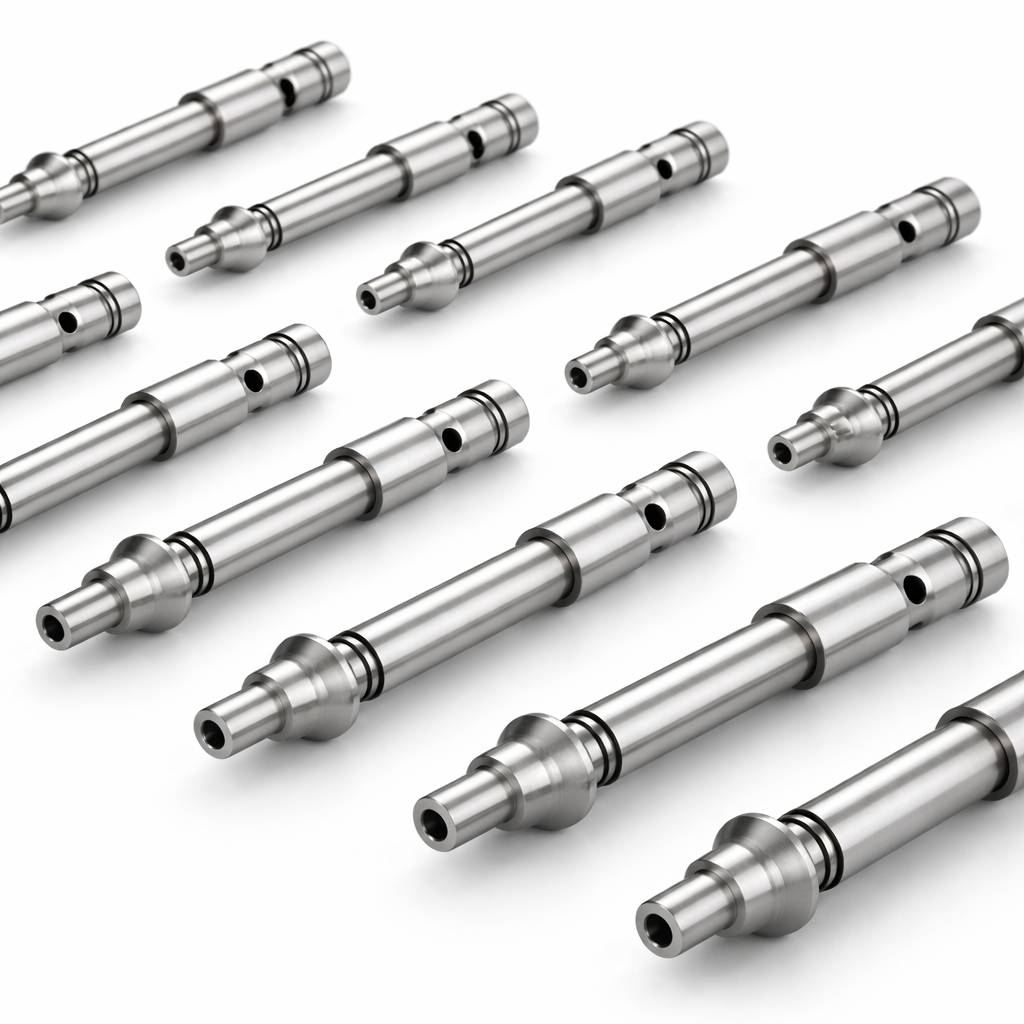

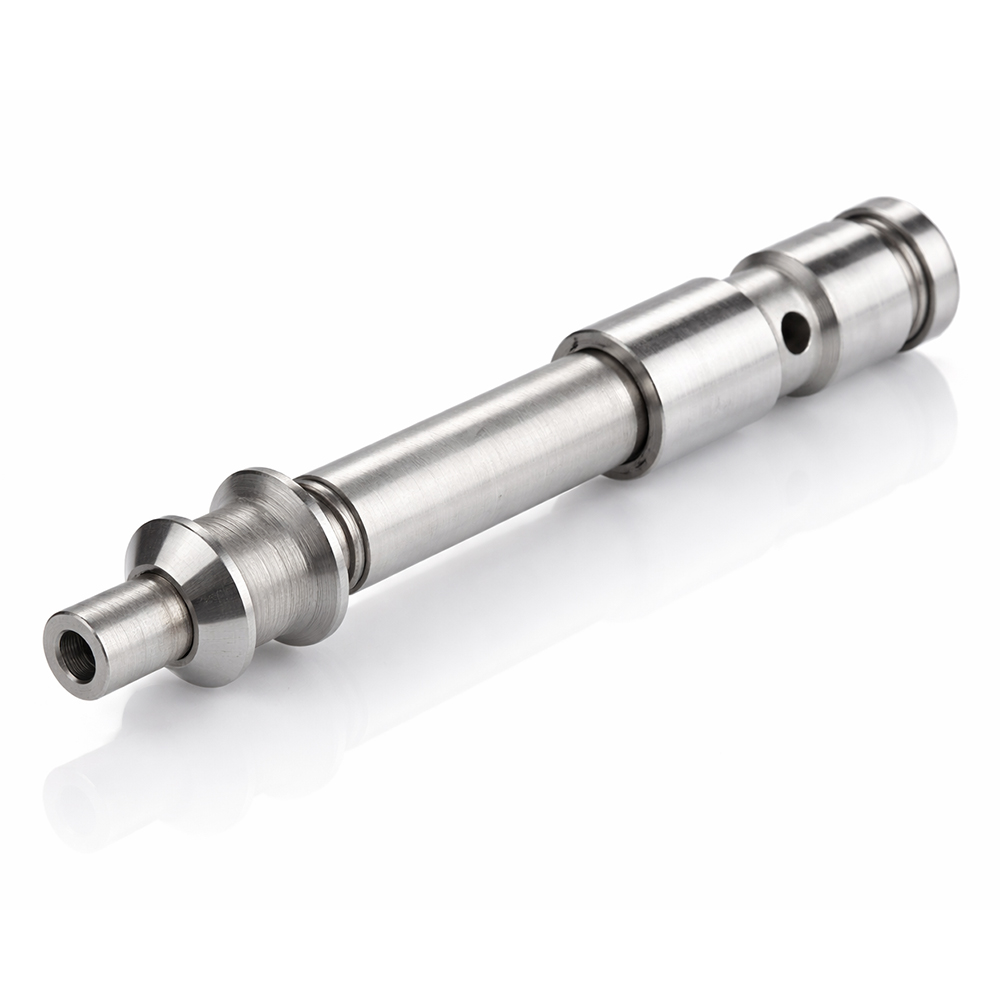

Эта деталь представляет собой прецизионный компонент вала золотника клапана, который представляет собой типичную вращающуюся деталь с высоким соотношением длины к диаметру и множеством ступеней. Он объединяет такие конструкции, как ступеньки внешнего круга, уплотнительные канавки, радиальные отверстия для жидкости и прецизионные концевые интерфейсы. Такие детали широко используются в гидравлических клапанах, пневматических регулирующих клапанах и прецизионных системах управления жидкостью и предъявляют чрезвычайно высокие требования к соосности, округлости, шероховатости поверхности и однородности партии.

Почему стоит выбрать процесс швейцарской токарной обработки для золотников клапанов:

Требования к конструкции и точности этой детали сердечника клапана во многом зависят от возможностей обработки на токарных станках швейцарского типа (Swiss Turning):

Тонкая конструкция вала с высоким соотношением длины к диаметру
Несколько ступеней внешнего диаметра должны поддерживать строгую соосность.
Кольцевые уплотнительные канавки и радиальные отверстия требуют точного позиционирования.
В процессе обработки следует избегать вибрации и деформации.
Чрезвычайно высокие требования к постоянству при массовом производстве.

Швейцарская токарная обработка, благодаря тесной поддержке направляющих втулок и многоосной обработке рычажных механизмов, позволяет выполнить все ключевые функции за один зажим, эффективно избегая совокупных ошибок, и является предпочтительным процессом в отрасли для изготовления деталей сердечника клапана.

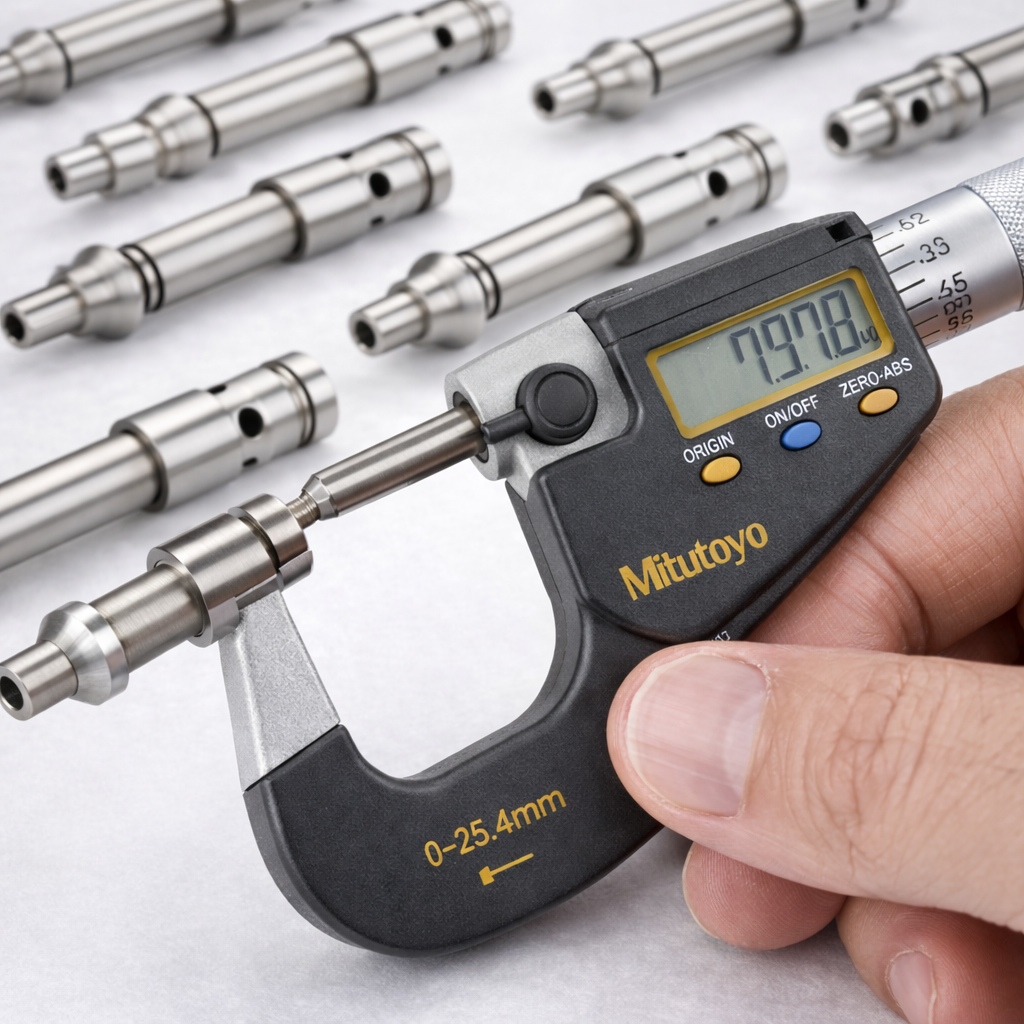

Основной диаметр контроля качества: Обнаружение осуществляется с помощью цифровых измерительных инструментов и, при необходимости, координатно-измерительной машины (КИМ), чтобы убедиться, что сердечник клапана соответствует проектным требованиям с точки зрения функциональности, герметичности и долгосрочной эксплуатационной стабильности.

Размер наружного диаметра и соосность ступени
Размер кольцевой канавки и точность положения
Степень положения радиального отверстия и контроль заусенцев
Шероховатость поверхности и однородность внешнего вида
