Обрабатывающие детали с ЧПУ, высокая точность, длинное сопло

Вид оплаты:L/C,T/T,Paypal

Инкотермс:FOB,CFR,CIF,EXW,FCA,DDP,DDU

Количество минимального заказа:10 Piece/Pieces

транспорт:Ocean,Land,Air,Express

Порт:shenzhen

Атрибуты продукта
Возможности поставки ...
Упаковка и доставка

Атрибуты продукта

Модель: Custom

марка: Ксавьер/Эйик

Будь то обработка с ЧПУ: Обработка с ЧПУ

Виды: Протяжка, Прочие услуги по обработке, СВЕРЛЕНИЕ, Травление / химическая обработка, Превращение, Проволочный EDM, Лазерная обработка, Быстрое прототипирование, Фрезерование

Обрабатываемые материалы: Алюминий, Нержавеющая сталь, Латунь, Стальные сплавы, Бронза, Медь, Закаленные металлы, Драгоценные металлы

место происхождения: Китай

Наименование: CNC Precision Long Nozzle

Процесс: 5 Axis cnc machining, milling&turning, die casting, swiss turning etc

сертификация: EN9100 ISO9001 ISO14001 ISO45001

Качество: FAI, CMM, SPC, 100% inspection etc

Tolerance: +-0.002——+-0.05mm

Обработка поверхности: Anodizing,Electroless nickel plating,Passivation,deburring etc

Lead Time: 7-20 days depends on your qty

Moq: 10pcs

Возможности поставки ...

транспорт: Ocean,Land,Air,Express

Поддержка о: 50000pcs/month

Порт: shenzhen

Вид оплаты: L/C,T/T,Paypal

Инкотермс: FOB,CFR,CIF,EXW,FCA,DDP,DDU

Упаковка и доставка

Продажа единиц жилья:

Piece/Pieces

Пример с картинкой:



швейцарский токарный процесс



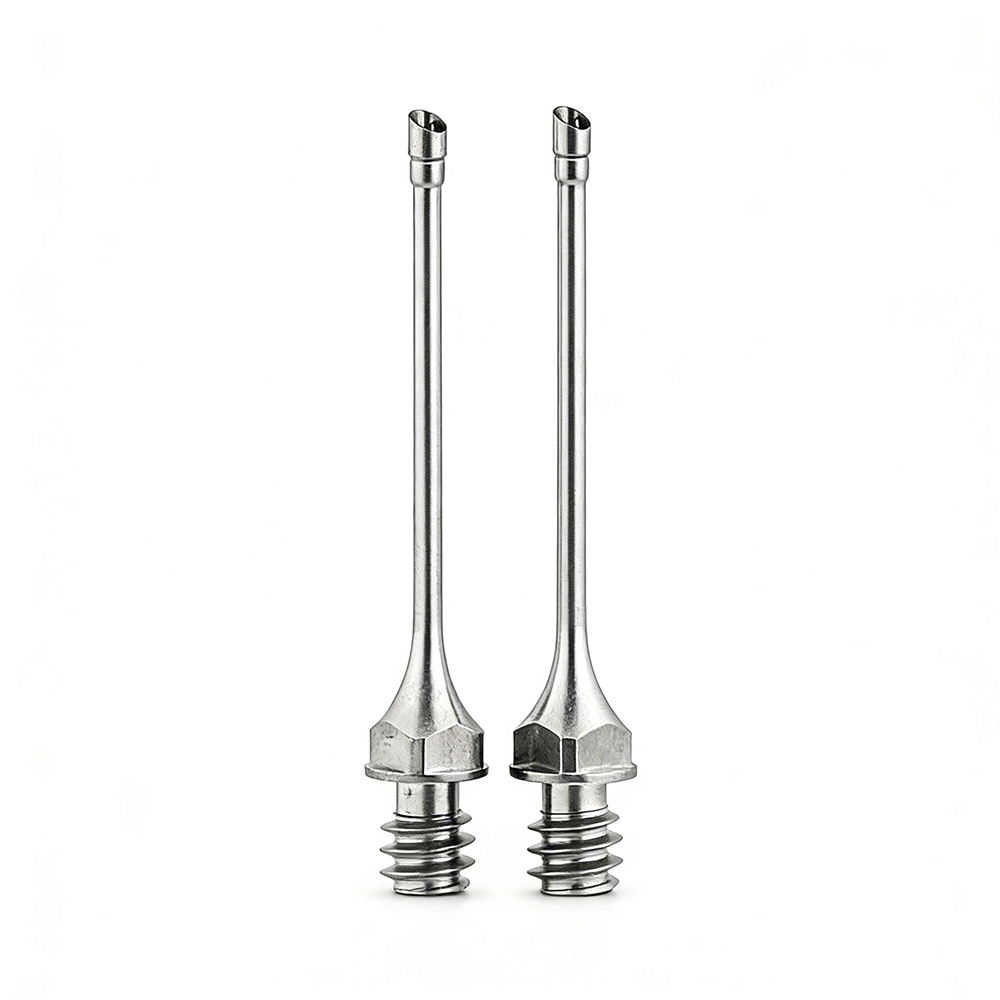

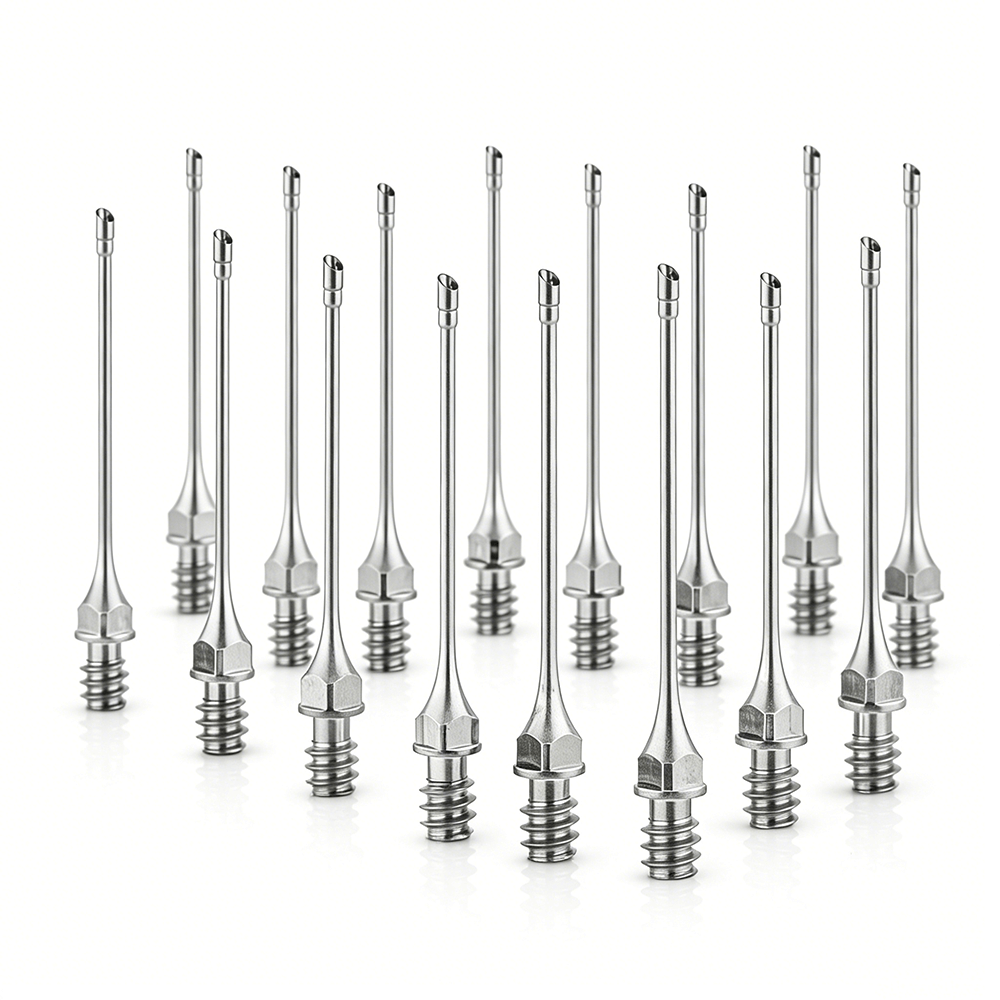

Это прецизионное сопло с длинным стержнем изготавливается целиком на токарном станке швейцарского типа с подвижной передней бабкой (Swiss Turning). Заготовка полностью поддерживается направляющей втулкой, которая эффективно подавляет вибрацию и деформацию тонкого вала при высокоскоростной резке, обеспечивая стабильность общей прямолинейности и соосности. В процессе обработки прецизионное точение наружного диаметра, формирование конуса, прецизионное контурирование конца, нарезание тонкой резьбы на хвостовике и снятие фаски выполняются за один зажим. Основные размеры можно контролировать в пределах ±0,005 мм. Поверхность может достигать чистоты Ra ≤0,8 мкм, что соответствует строгим требованиям, предъявляемым к микросоплам с длинным стержнем в медицинском оборудовании, прецизионном контроле жидкости и высокотехнологичном промышленном оборудовании.

Почему стоит выбрать швейцарский токарный процесс для прецизионного длинного сопла:

Большое соотношение сторон: тонкие валы подвержены вибрации и изгибу на обычных токарных станках с ЧПУ.
Концентрация нескольких элементов: концевая микроструктура, поверхность конуса и резьба должны быть сформированы за один раз.
Требование высокой консистенции: при массовом производстве необходимо поддерживать чрезвычайно низкую размерную дисперсию.
Высокое качество поверхности: напрямую влияет на стабильность жидкости и эффективность уплотнения.

Токарные станки швейцарского типа поддерживают заготовку через направляющую втулку на протяжении всего процесса, удерживая зону резания всегда близко к точке опоры, эффективно избегая прогиба и деформации.

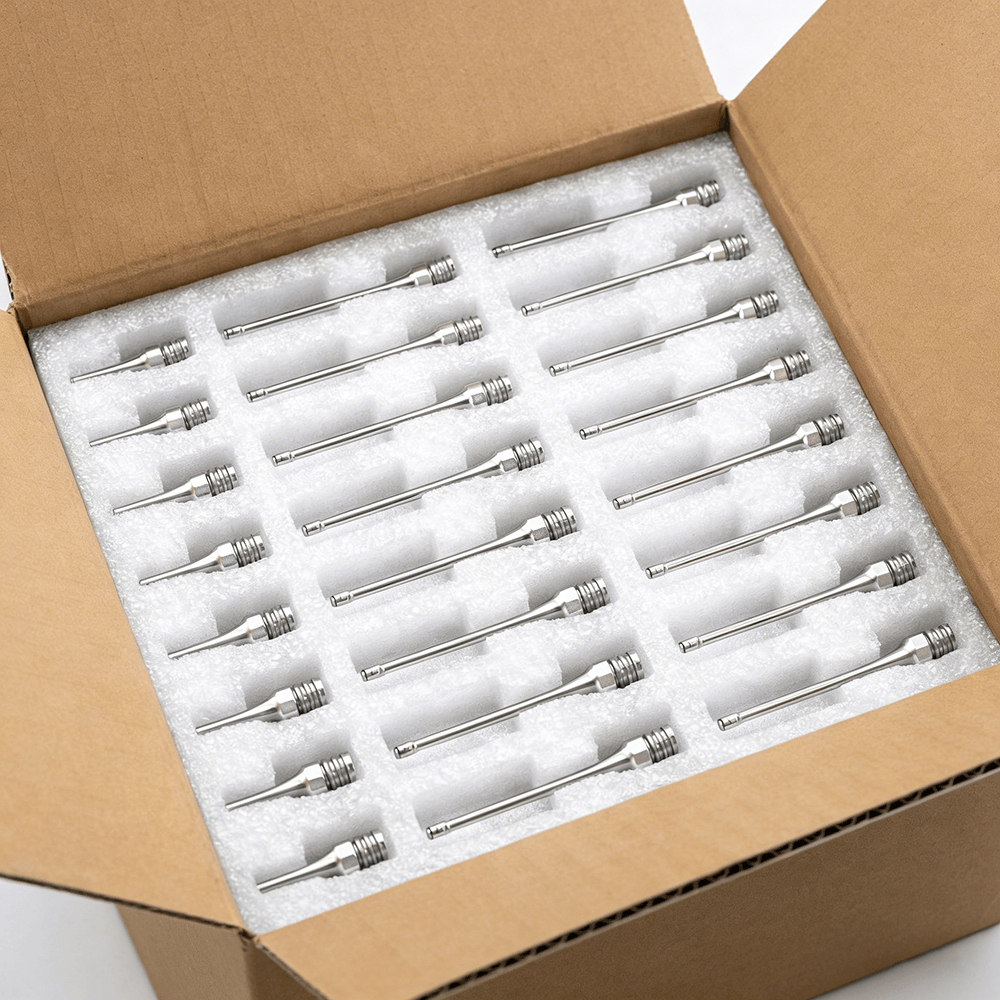

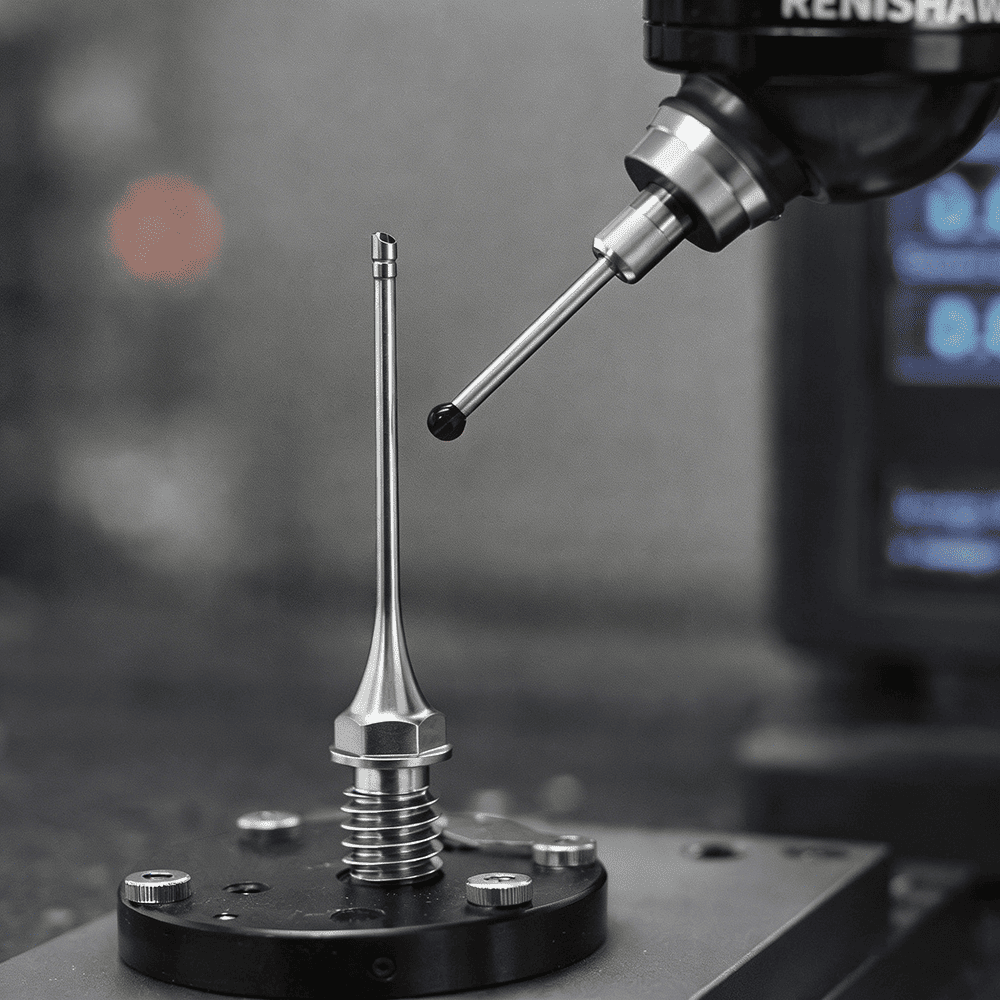

После завершения производства этой прецизионной насадки с длинным стержнем проводится полный процесс проверки качества. Критический внешний диаметр, длина, поверхность конуса и размеры резьбы подлежат полноразмерному контролю с использованием координатно-измерительной машины (КИМ) с упором на контроль соосности, прямолинейности и точности конечного контура. Микроструктура на переднем конце сопла проверяется под увеличением с помощью оптического микроскопа на предмет отсутствия заусенцев и деформаций. Надежность сборки резьбовой части проверяют с помощью калибровочных шаблонов и сборочных шаблонов. Все детали проходят очистку и повторную проверку внешнего вида перед отправкой, чтобы обеспечить чистую поверхность, одинаковые размеры и соответствие требованиям серийной сборки и длительного стабильного использования.

Детали этого типа в основном используются в таких областях, как системы впрыскивания медицинских жидкостей и доставки лекарств, прецизионные модули управления жидкостями, оборудование для автоматического дозирования и распыления, а также инструменты для лабораторного анализа и тестирования. Его высокая прямолинейность и превосходное качество поверхности могут эффективно обеспечивать стабильность и повторяемость подачи жидкости, что делает его подходящим для высокотехнологичных медицинских и промышленных применений, в которых предъявляются высокие требования к точности, надежности и постоянству.
