Обработанный высокоточный фланцевый вал клапана

Вид оплаты:L/C,T/T,Paypal

Инкотермс:FOB,DDP,CFR,DDU,CIF,EXW,FCA

Количество минимального заказа:10 Piece/Pieces

транспорт:Ocean,Land,Air,Express

Порт:shenzhen

Атрибуты продукта
Возможности поставки ...
Упаковка и доставка

Атрибуты продукта

Модель: custom

марка: Ксавьер/Эйик

Будь то обработка с ЧПУ: Обработка с ЧПУ

Виды: Протяжка, Прочие услуги по обработке, СВЕРЛЕНИЕ, Травление / химическая обработка, Превращение, Проволочный EDM, Лазерная обработка, Быстрое прототипирование, Фрезерование

Обрабатываемые материалы: Алюминий, Нержавеющая сталь, Латунь, Стальные сплавы, Бронза, Медь, Закаленные металлы, Драгоценные металлы

место происхождения: Китай

Наименование: Precision Stepped Shaft Component

Процесс: 5 Axis cnc machining, milling&turning, die casting, swiss turning etc

сертификация: EN9100 ISO14001 ISO45001 ISO9001

Качество: FAI, CMM, SPC, 100% inspection etc

Tolerance: +-0.002——+-0.05mm

Обработка поверхности: Anodizing,Electroless nickel plating,Passivation,deburring etc

Lead Time: 7-20days depends on your qty

Moq: 10pcs

Возможности поставки ...

транспорт: Ocean,Land,Air,Express

Поддержка о: 50000pcs/month

Порт: shenzhen

Вид оплаты: L/C,T/T,Paypal

Инкотермс: FOB,DDP,CFR,DDU,CIF,EXW,FCA

Упаковка и доставка

Продажа единиц жилья:

Piece/Pieces

Пример с картинкой:



швейцарский токарный процесс



сложные детали с ЧПУ



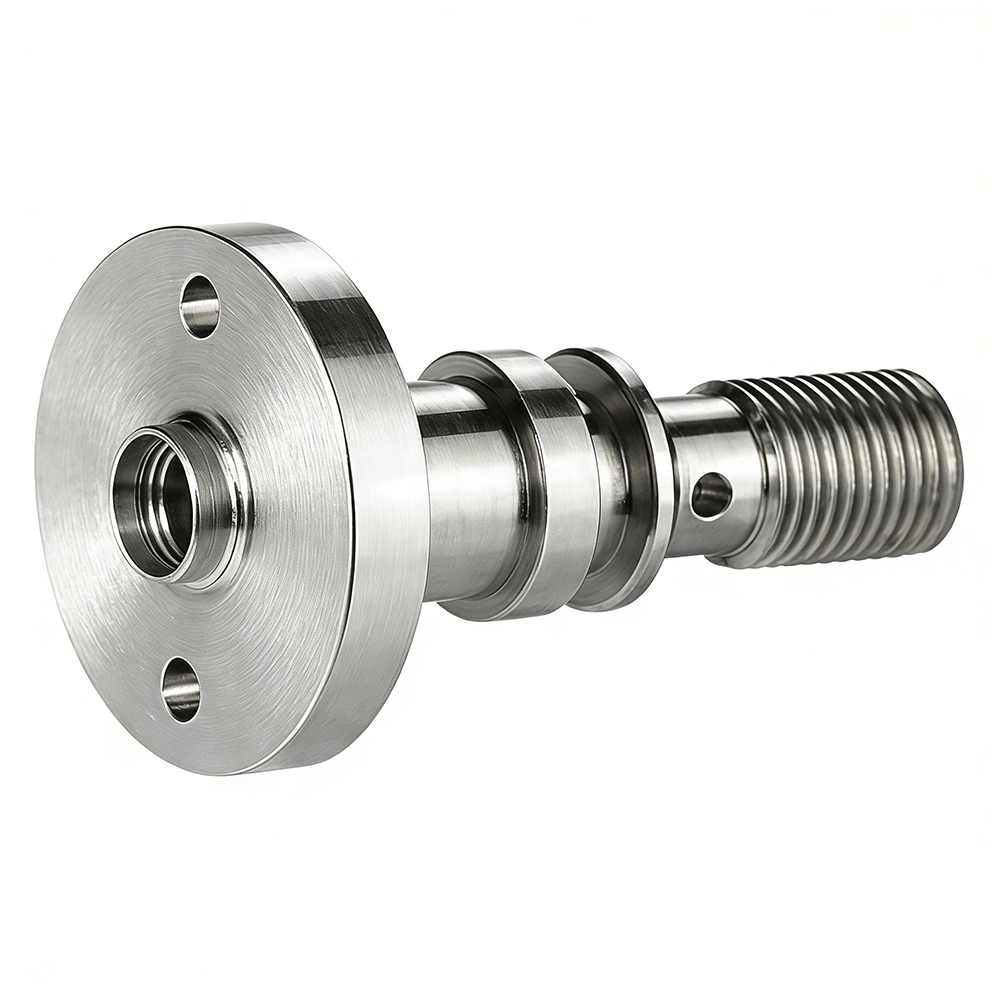

Этот прецизионный стержень клапана полностью обрабатывается на токарном станке швейцарского типа с продольно-скользящей головкой. В процессе обработки пруток под полной опорой направляющей втулки подвергается точному точению многоступенчатых наружных диаметров, обработке кольцевых канавок, формованию торца фланца и центрального отверстия, а также синхронному точению прецизионной наружной резьбы на хвостовой части. Это эффективно предотвращает вибрацию и отклонение тонких частей вала во время резки. Благодаря совместной работе главного и вспомогательного шпинделей, а также механической обработки задней поверхности передняя и задняя части детали формируются за один проход, что значительно улучшает соосность и перпендикулярность торцевой поверхности. Ключевой допуск на размер можно стабильно контролировать в пределах ±0,005 мм, а шероховатость поверхности может достигать Ra ≤0,8 мкм, что соответствует строгим требованиям к надежности и постоянству в точном контроле жидкости, компонентах клапанов и высокотехнологичном оборудовании автоматизации.

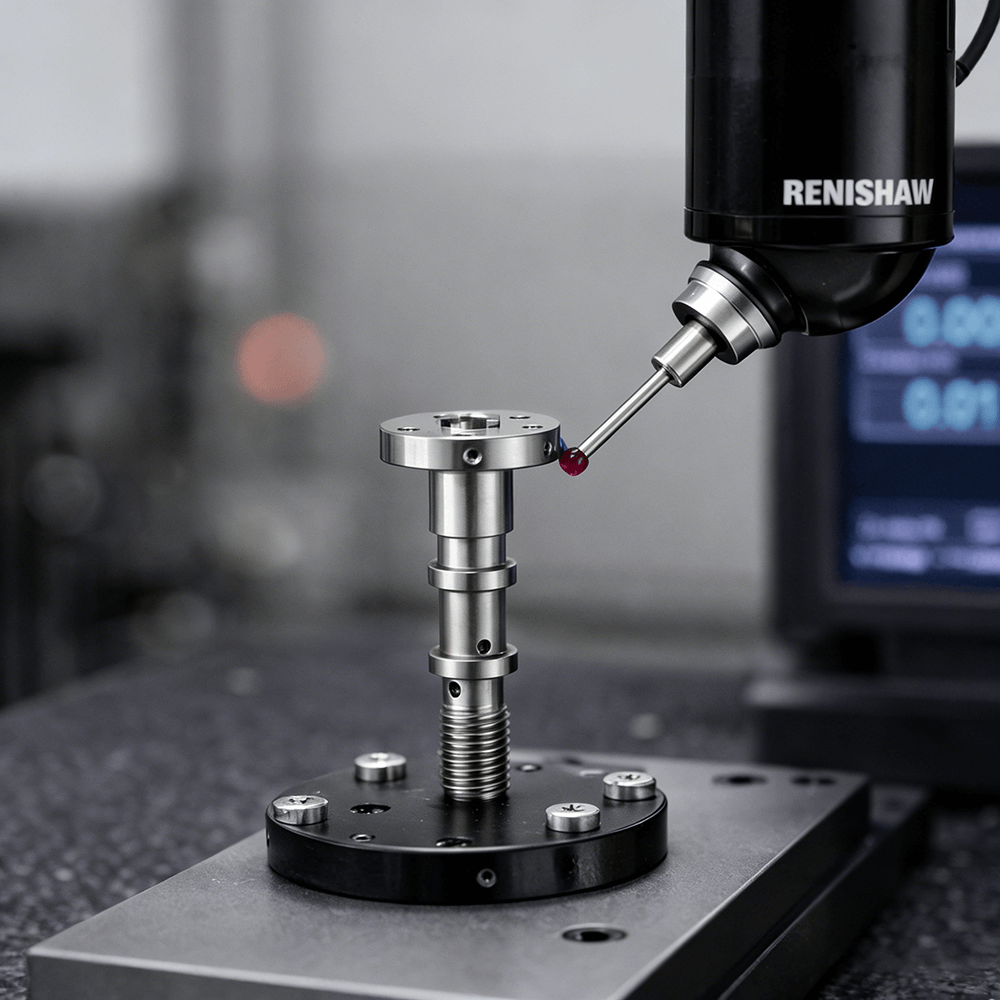

После изготовления прецизионного фланцевого стержня клапана осуществляется систематический и отслеживаемый процесс контроля качества. Наружный диаметр шпонки, размеры ступеньки, плоскостность торца фланца и осевая длина подлежат полноразмерному контролю с использованием координатно-измерительной машины (КИМ). Особое внимание уделяется контролю соосности каждой ступени и перпендикулярности торцов для обеспечения устойчивости детали при сборке и эксплуатации. Площадь резьбы проверяется с помощью калибраторов и специальных инструментов для измерения резьбы, чтобы обеспечить плавное завинчивание и надежную фиксацию; боковые сквозные отверстия и конструкции кольцевых канавок подлежат повторной проверке внешнего вида и размеров с использованием оптического микроскопа во избежание влияния заусенцев, сколов кромок и остатков механической обработки на движение жидкости или механизма. Все детали проходят очистку, повторную проверку внешнего вида и выборочную проверку сборки перед отправкой, чтобы гарантировать единообразие и надежность серийно выпускаемой продукции.

Детали этого типа широко используются в прецизионных регулирующих клапанах жидкости, компонентах регулирования газа и жидкости, приводных узлах средств автоматизации, а также в ключевых трансмиссионных и уплотнительных деталях в медицинских и аналитических приборах. Его многоступенчатая структура и высокие характеристики соосности могут эффективно обеспечивать плавность движения сердечника клапана и надежность уплотнения, что делает его подходящим для сценариев применения в промышленной автоматизации и высокотехнологичном оборудовании, предъявляющих высокие требования к точности, сроку службы и стабильности. В то же время эта структура также подходит для массового токарного производства, обеспечивая стабильную поставку и одновременно гарантируя точность, тем самым удовлетворяя долгосрочные потребности клиентов среднего и высокого уровня в качестве и стабильности.
