Модель: custom
марка: Ксавьер/Эйик
Будь то обработка с ЧПУ: Обработка с ЧПУ
Виды: Протяжка, Прочие услуги по обработке, СВЕРЛЕНИЕ, Травление / химическая обработка, Превращение, Проволочный EDM, Лазерная обработка, Быстрое прототипирование, Фрезерование
Обрабатываемые материалы: Алюминий, Нержавеющая сталь, Латунь, Стальные сплавы, Бронза, Медь, Закаленные металлы, Драгоценные металлы
место происхождения: Китай
Наименование: precision Knurled Connector Pin
Процесс: 5 Axis cnc machining, milling&turning, die casting, swiss turning etc
сертификация: EN9100 ISO9001 ISO45001 ISO14001
Качество: FAI, CMM, SPC, 100% inspection etc
Tolerance: +-0.002——0.05mm
Lead Time: 7-20days depends on your qty
Moq: 10pcs
Возможности поставки ...
транспорт: Ocean,Land,Air,Express
Поддержка о: 50000pcs/month
Порт: shenzhen
Вид оплаты: L/C,T/T,Paypal
Инкотермс: FOB,CFR,CIF,EXW,FCA,DDP,DDU

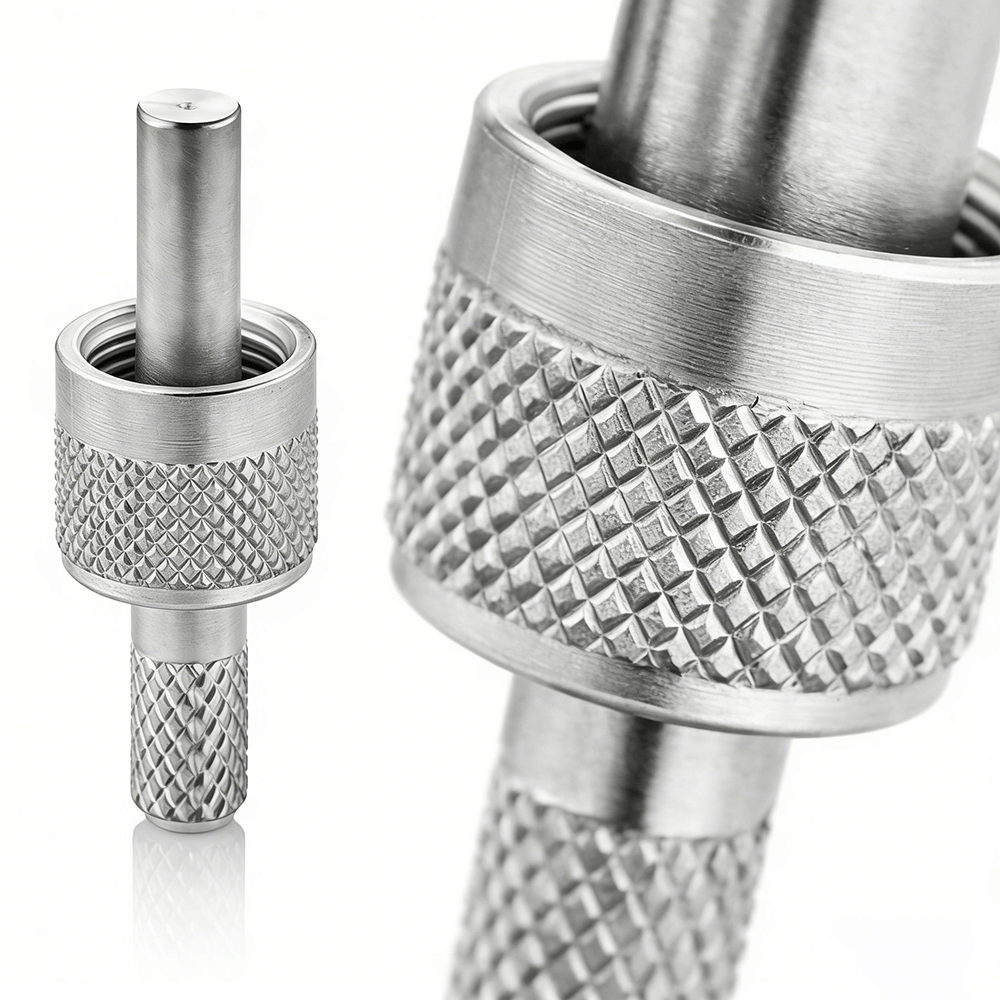

Этот прецизионный установочный штифт с накаткой полностью обрабатывается на токарном станке швейцарского типа с подвижной головкой бабки. В процессе обработки пруток полностью поддерживается направляющей втулкой для выполнения прецизионного точения наружного диаметра, формирования ступенчатого вала и обработки концевой установочной части, обеспечивая стабильность осевых размеров и соосность. Средняя часть и хвостовая часть формируются за один прием с использованием процесса накатки с четким и равномерным рисунком накатки, что обеспечивает хорошие противоскользящие свойства и удобство сборки. Благодаря совместной обработке главного и вспомогательного шпинделей передняя и задняя конструкции выполняются за одну операцию, что позволяет избежать совокупных ошибок, вызванных вторичным зажимом. Основные допуски на размеры можно стабильно контролировать в пределах ±0,005 мм, накатка имеет высокую стабильность внешнего вида, а качество поверхности хорошее, что делает его пригодным для точной сборки и многократного заглушения.

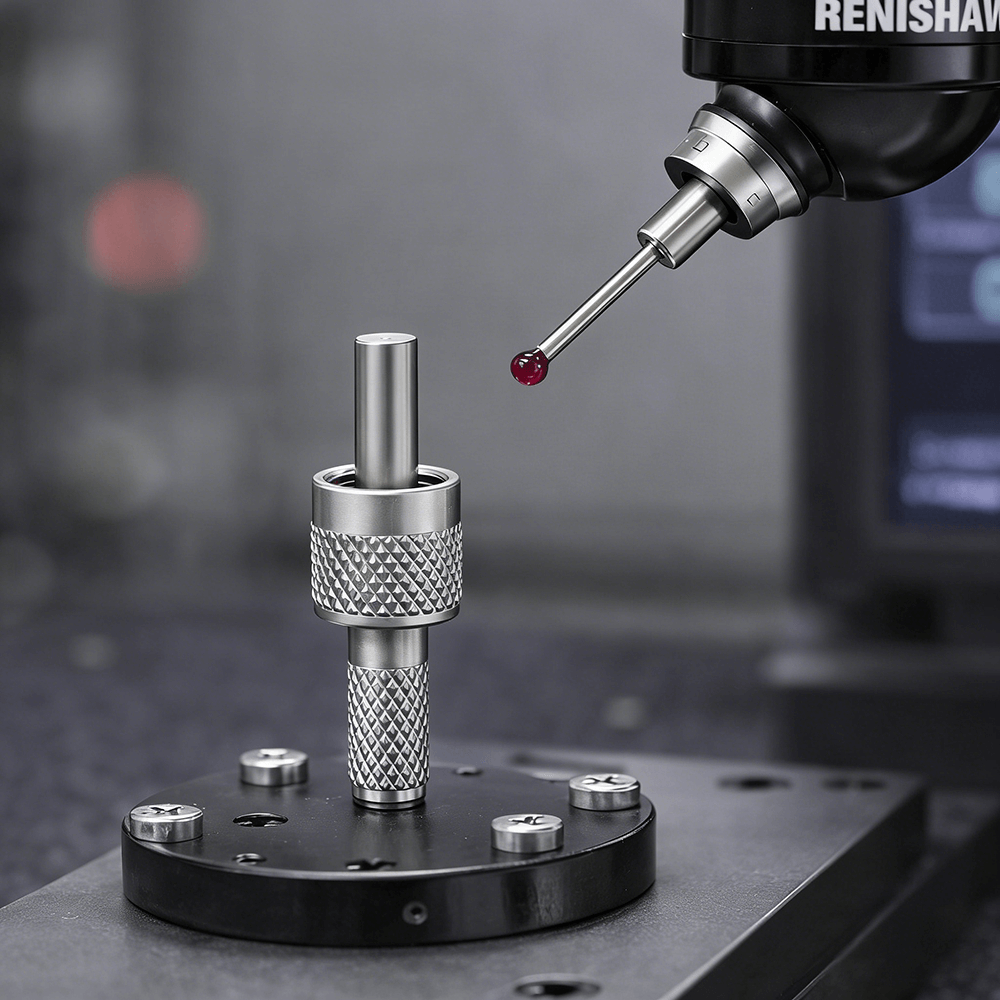

После изготовления прецизионного установочного штифта с накаткой проводится строгий и систематический контроль качества, чтобы гарантировать его стабильность и надежность во время сборки и использования. Ключевые размеры, включая внешний диаметр каждой секции, эффективную длину, соосность установочной секции и перпендикулярность торцевой поверхности, проверяются с помощью координатно-измерительной машины (КИМ), чтобы гарантировать, что валообразные элементы сохраняют хорошую размерную стабильность в условиях многократной вставки/извлечения или повторной сборки. Что касается области с накаткой, особое внимание уделяется проверке глубины, шага и симметрии накаток, чтобы обеспечить четкое формирование накаток, единообразие на ощупь, а также избежать ослабления сборки или ненормального износа во время использования, вызванного неравномерностью накаток. В сценариях применения с высокими требованиями к внешнему виду также используется оптический микроскоп для проверки качества поверхности, чтобы подтвердить отсутствие заусенцев, сколов и остатков механической обработки. Все детали проходят очистку, повторную проверку внешнего вида и выборочную проверку сборки перед отправкой, чтобы гарантировать, что поставляемая партиями продукция имеет стабильное качество и стабильные характеристики сборки.
Этот тип установочного штифта с накаткой широко используется в таких областях, как прецизионные приборы, оборудование для автоматизации, приспособления для инструментов и испытательные стенды. Он часто применяется в ключевых деталях, которые требуют ручной установки/извлечения, быстрого позиционирования или операций противодействия скольжению. Его конструкция с двойной накаткой может обеспечить хорошую силу захвата и стабильность позиционирования без необходимости использования дополнительных инструментов, что делает его подходящим для сценариев применения, включающих частые операции или требующих быстрой сборки и разборки. В оптическом оборудовании, электронной сборке и лабораторном оборудовании эту деталь можно использовать в качестве позиционирующего, ограничивающего или вспомогательного соединительного компонента, что эффективно повышает эффективность сборки и повторяемую точность позиционирования. Кроме того, эта структура также подходит для мелкосерийного, среднесерийного и крупносерийного производства. В сочетании с швейцарскими процессами токарной обработки и накатки он может обеспечить стабильную поставку, обеспечивая при этом точность и стабильный внешний вид, отвечая требованиям клиентов высококачественного промышленного и точного оборудования к качеству, надежности и долговечности.
Больше продуктов, пожалуйста, проверьте ссылки: Больше продуктов, пожалуйста, проверьте ссылки: Обработка деталей с ЧПУ, аэрокосмические компоненты, обработка литьем под давлением, прецизионные компоненты и т. д.
