Модель: Custom
марка: Ксавьер/Эйик
Будь то обработка с ЧПУ: Обработка с ЧПУ
Виды: Протяжка, Прочие услуги по обработке, СВЕРЛЕНИЕ, Травление / химическая обработка, Превращение, Проволочный EDM, Лазерная обработка, Быстрое прототипирование, Фрезерование
Обрабатываемые материалы: Алюминий, Нержавеющая сталь, Латунь, Стальные сплавы, Бронза, Медь, Закаленные металлы, Драгоценные металлы
место происхождения: Китай

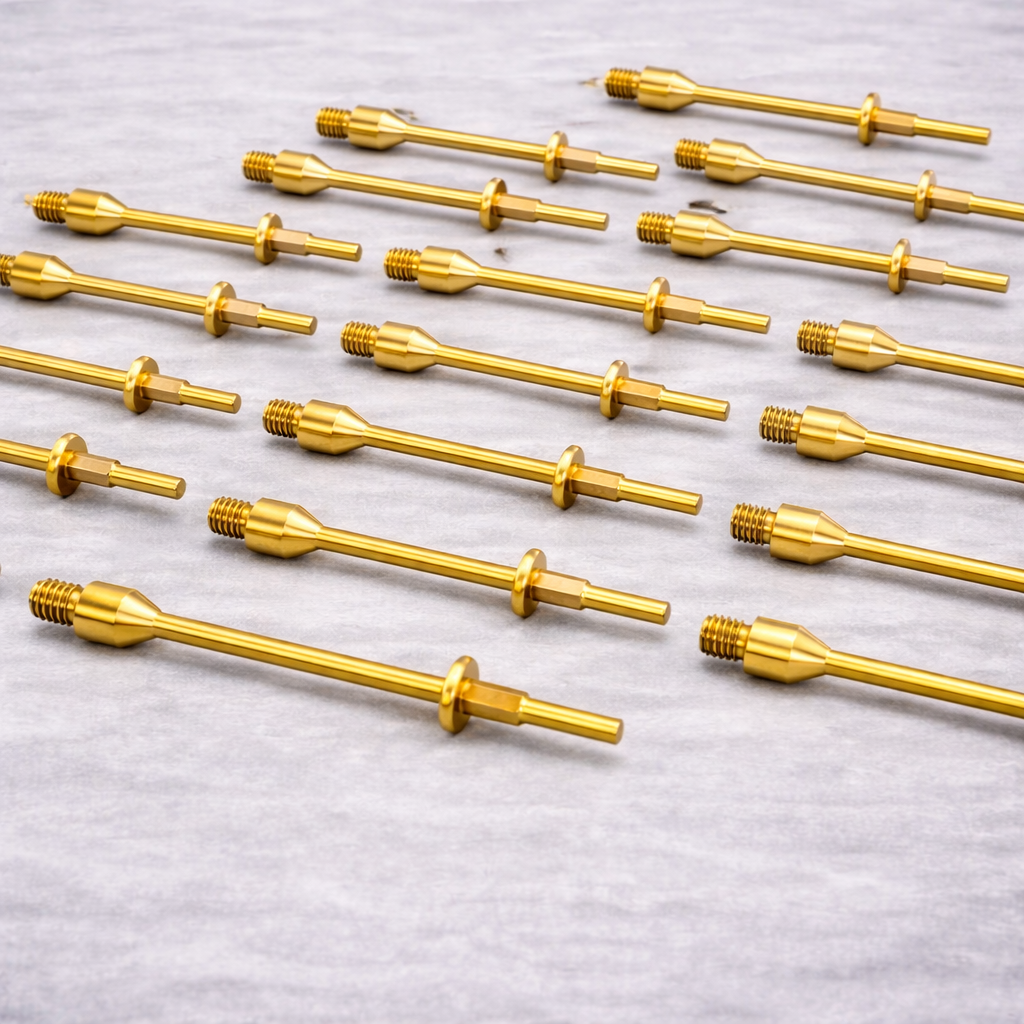

Наименование: machined Brass Metering Pin
Процесс: 5 Axis cnc machining, milling&turning, die casting, swiss turning etc
сертификация: EN9100 ISO9001 ISO14001 ISO45001
Качество: FAI, CMM, SPC, 100% inspection etc
Tolerance: +-0.002——+-0.05mm
Moq: 10pcs
Возможности поставки ...
транспорт: Ocean,Land,Air,Express
Поддержка о: 50000pcs/month
Порт: shenzhen
Вид оплаты: L/C,T/T,Paypal
Инкотермс: FOB,CFR,CIF,EXW,FCA,DDP,DDU

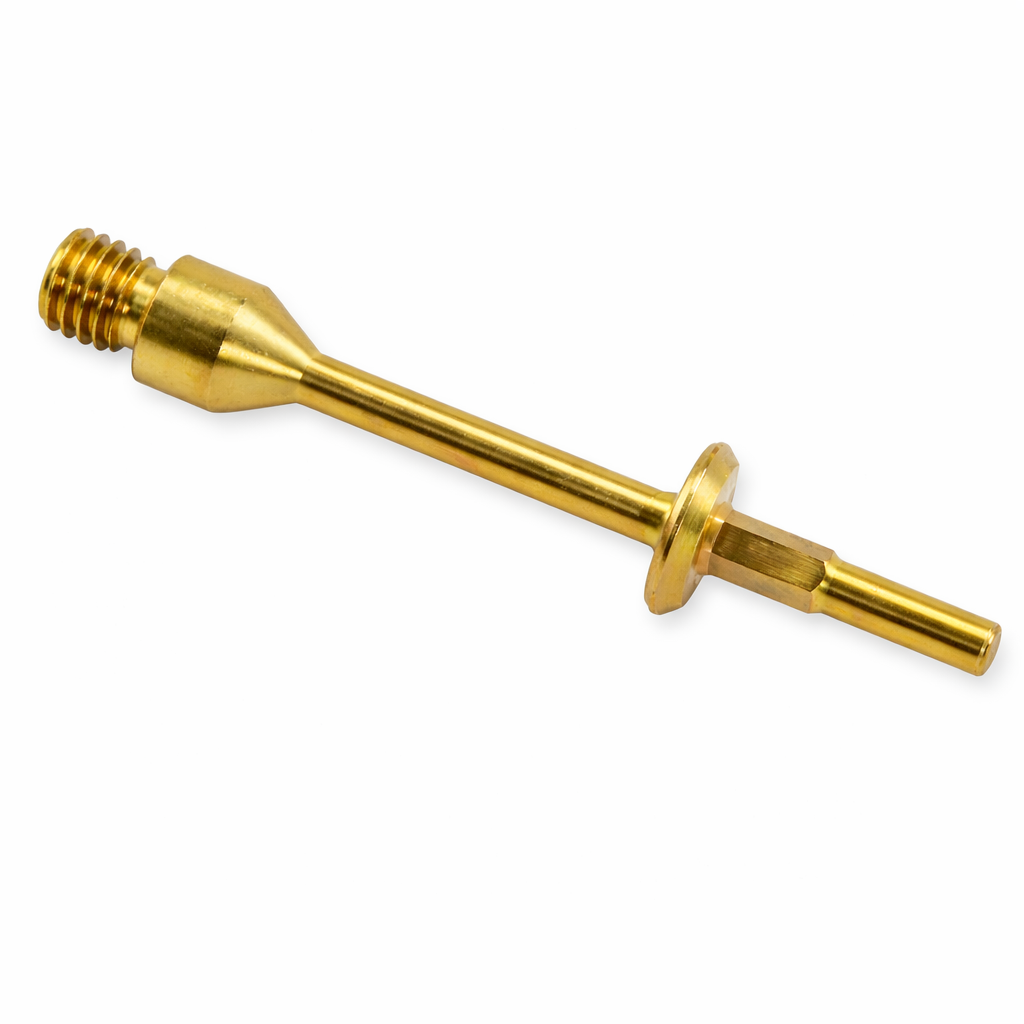

Этот прецизионный латунный измерительный штифт полностью обработан на токарном станке с продольно-скользящей головкой швейцарского типа (Swiss Turning). Выбирается высококачественная латунная заготовка, и с помощью метода поддержки направляющей втулки завершается обработка внешнего круга, поверхности конуса, ступенек и конструкции конечного позиционирования тонкого вала, обеспечивая превосходную соосность и прямолинейность. Передняя резьба обработана с высокой точностью и сформирована в одном и том же зажиме, что обеспечивает согласованность между резьбой и осью вала штифта, отвечая требованиям высокоточной сборки и гидравлического уплотнения. Местные функциональные выступы и хвостовые вставные детали обрабатываются одновременно, что эффективно снижает ошибки зажима. Готовое изделие подвергается удалению заусенцев и обработке поверхности, чтобы обеспечить стабильность размеров и гладкий внешний вид, что делает его пригодным для сценариев массового применения с высокой стабильностью.
Ключевые допуски:
・Допуск наружного диаметра стержня иглы: ±0,005 мм (при необходимости можно затянуть)
・Соосность между нитью и стержнем иглы: ≤0,01 мм.
・Угол конуса и плавность перехода: подтверждено оптическим/контурным обнаружением
・Состояние поверхности: отсутствие деформаций, отсутствие заусенцев, равномерные следы резки.

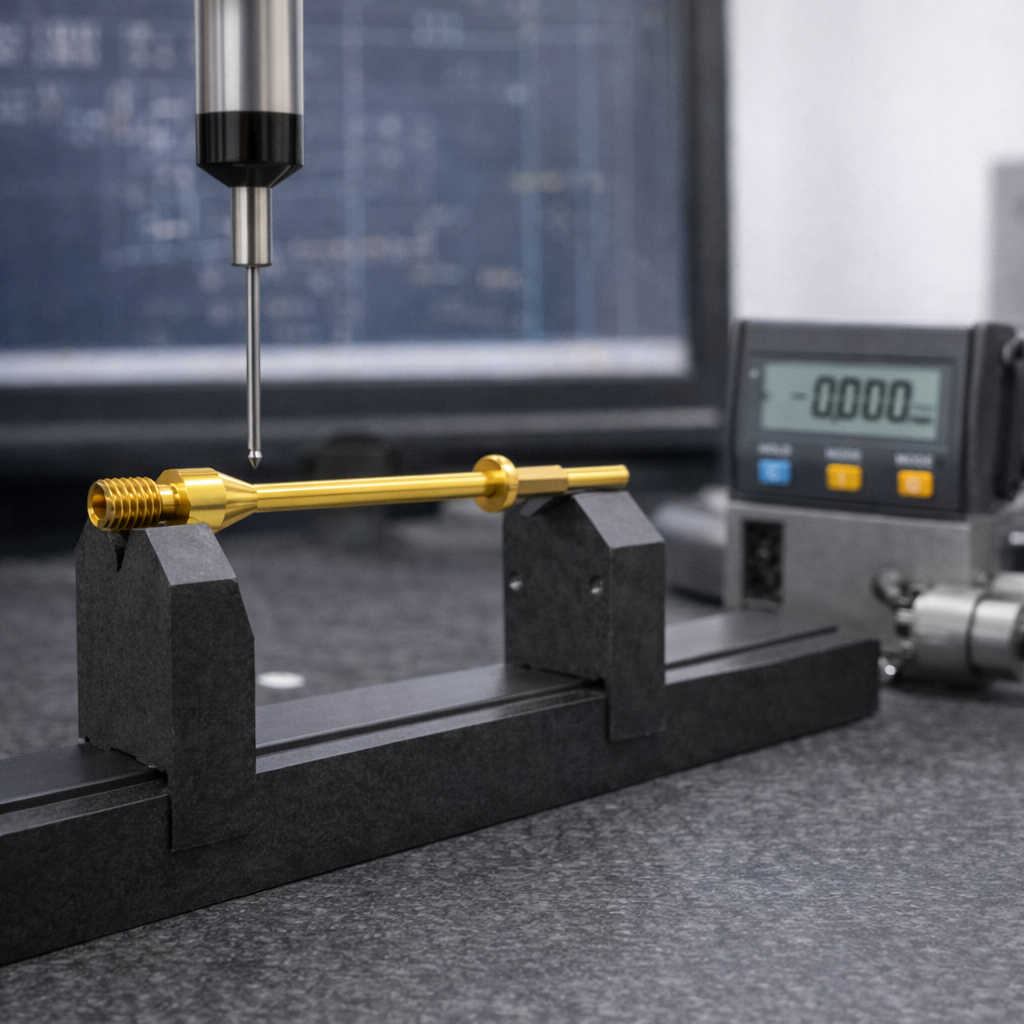

В состав испытательного оборудования входят: координатно-измерительная машина КИМ, цифровой микрометр, резьбомер, проектор.
Этот прецизионный латунный штифт, выточенный в швейцарском станке, широко используется в различных системах, требующих высокоточного контроля жидкости и газа, в первую очередь выполняя такие важные функции, как дозирование, ограничение потока, направление и контроль впрыска.
В секторе промышленной автоматизации штифтовой вал обычно интегрируется в пневматические и гидравлические модули управления для достижения стабильного и повторяемого регулирования потока. Являясь основным функциональным компонентом прецизионных корпусов клапанов и узлов регулирующих клапанов, он работает в тандеме с седлами клапанов, обеспечивая чувствительную реакцию открытия-закрытия и надежную герметичность. В системах форсунок и впрыска вал штифта контролирует степень открытия отверстий, обеспечивая более равномерный и контролируемый выброс газа или жидкости и повышая общую стабильность и согласованность системы.
Кроме того, такие компоненты широко применяются в сценариях контроля микрожидкостей в лабораторном оборудовании, приборах, медицинских приборах и аналитических приборах. Благодаря высокой соосности и постоянству размеров, обеспечиваемым швейцарской токарной технологией, латунный штифтовый вал обеспечивает длительную стабильную работу, удовлетворяя потребности многих отраслей промышленности в точных и надежных компонентах управления жидкостью.
Больше продуктов, пожалуйста, проверьте ссылки: Больше продуктов, пожалуйста, проверьте ссылки: Обработка деталей с ЧПУ, аэрокосмические компоненты, обработка литьем под давлением, прецизионные компоненты и т. д.
