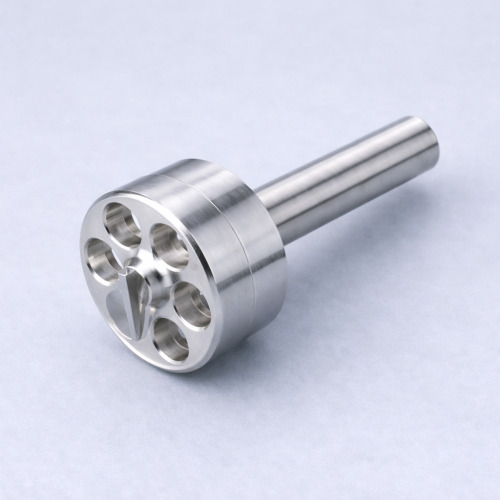

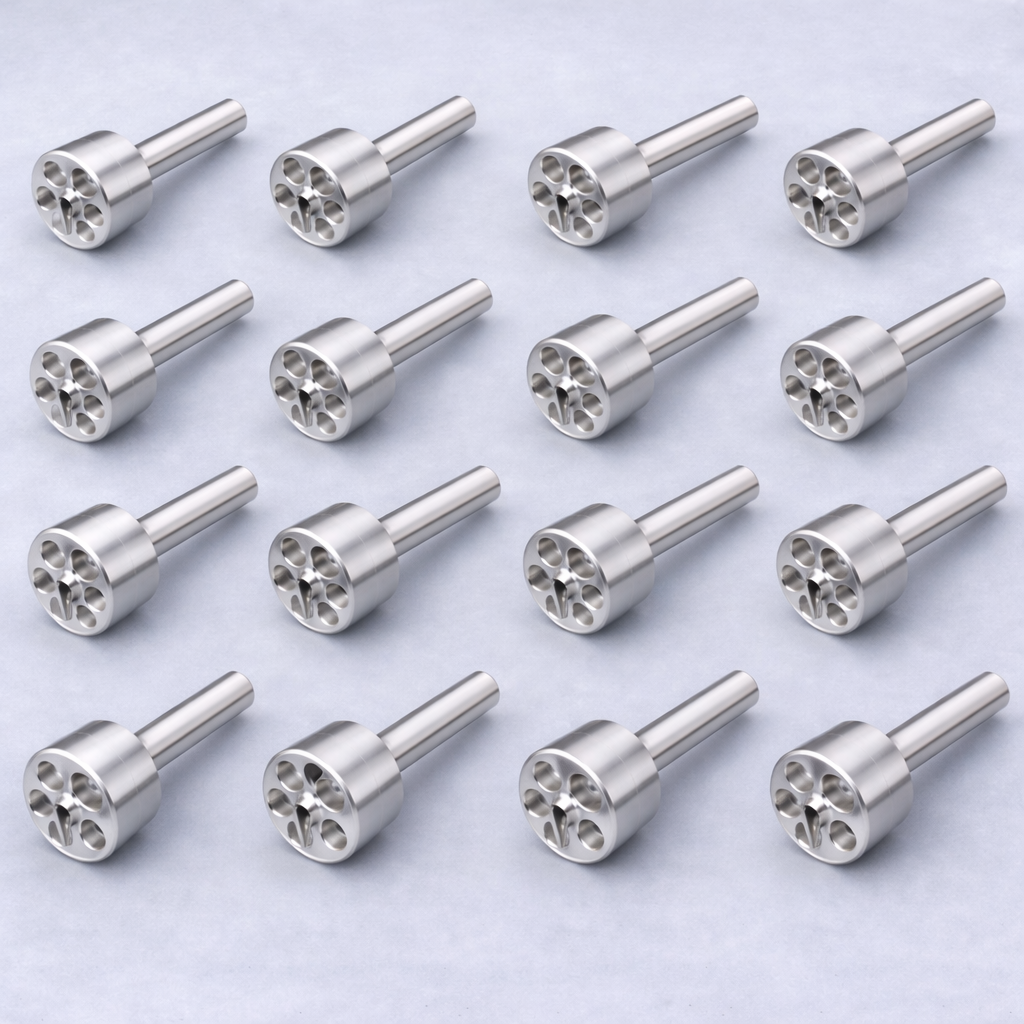

Прецизионный сердечник клапана из алюминиевого сплава, выточенный на станке с ЧПУ

Этот корпус представляет собой прецизионный сердечник клапана / сердечник клапана распределения жидкости, который имеет интегрированную конструкцию корпуса клапана и центральную тонкую вставную трубку с функцией разделения потока с несколькими отверстиями, встроенной в торцевую поверхность. К этой конструкции предъявляются чрезвычайно высокие требования к соосности, постоянству положения отверстий и качеству поверхности, что напрямую влияет на характеристики уплотнения, стабильность потока и долгосрочную надежность корпуса клапана. Обычно он используется в модулях распределения, отвода и управления газа и жидкости.

Почему стоит выбрать швейцарскую токарную обработку?

Токарный станок с раздвижной головкой швейцарского типа + опора для закрытия направляющей втулки позволяют стабильно завершать формирование корпуса клапана и канюли за один зажим, что является проверенным технологическим маршрутом для этого типа сердечника клапана.

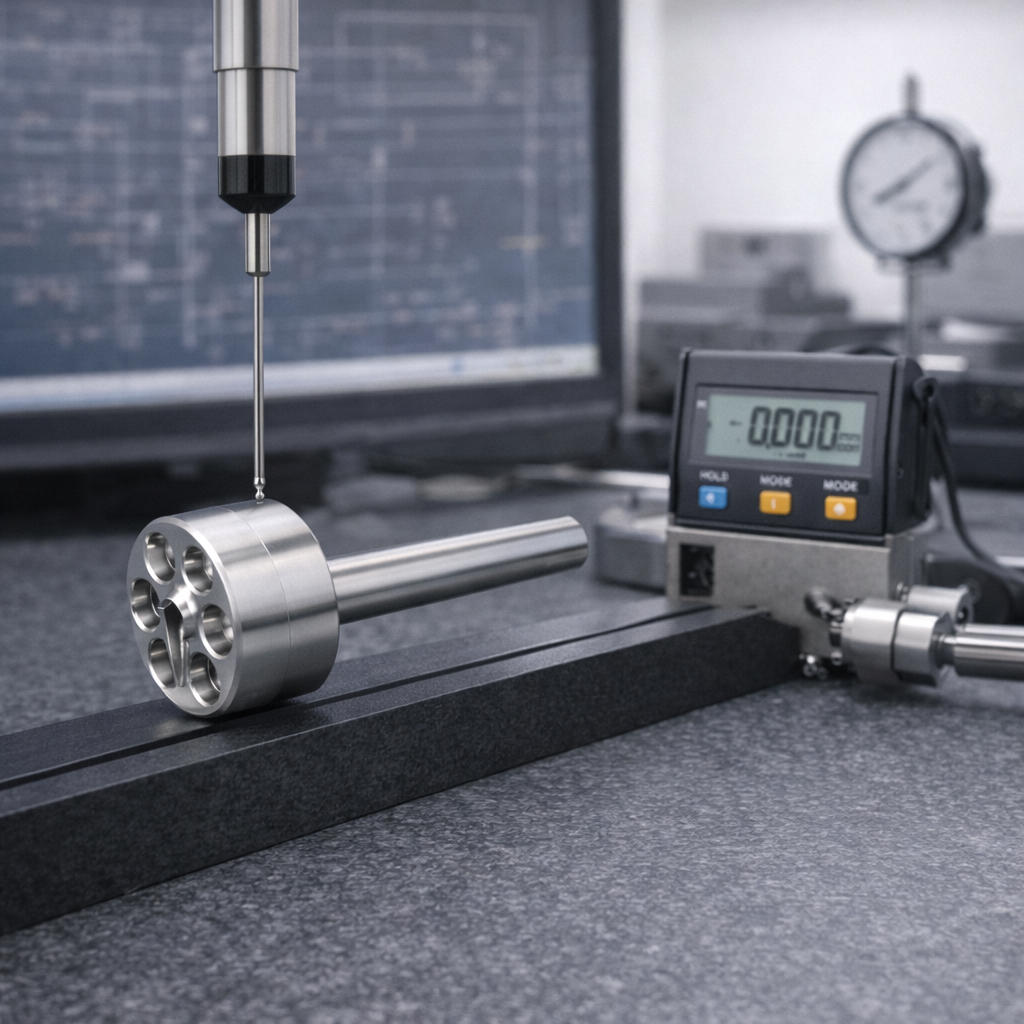

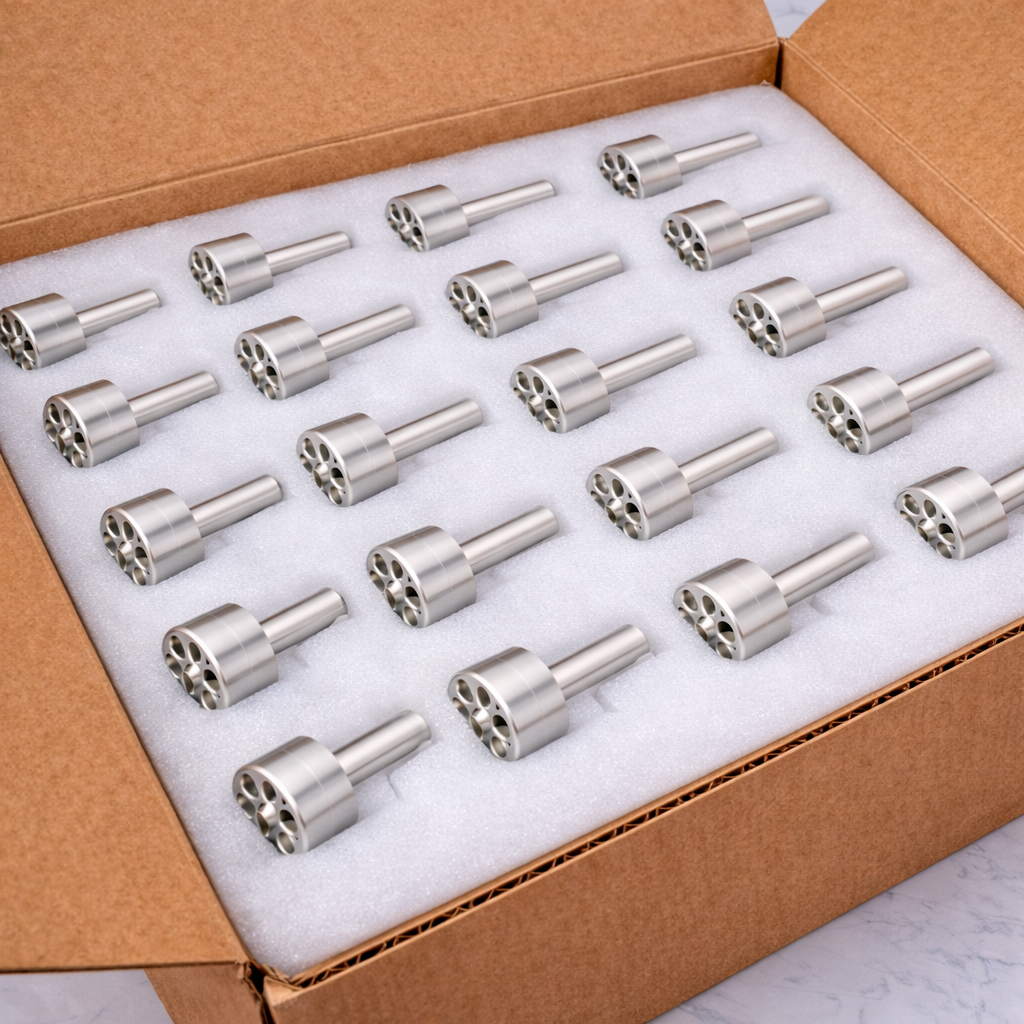

Что касается проверки, основное внимание уделяется контролю размера внешнего диаметра, прямолинейности плунжера, плоскостности торцевой поверхности и точности позиционирования структуры распределения потока с несколькими отверстиями. Соответствие наружного диаметра шпонки и диаметра плунжера обычно контролируется в диапазоне от ±0,005 мм до ±0,01 мм, чтобы обеспечить стабильную сборку с корпусом клапана или уплотнениями. Соосность гарантирована однократным зажимом и формовкой посредством швейцарского точения. На заключительном этапе проверки координатно-измерительная машина (КИМ) используется для повторной проверки оси корпуса клапана и оси плунжера, что эффективно позволяет избежать таких проблем, как неравномерный износ и неравномерный поток. Апертура, расстояние между отверстиями и расположение отверстий для распределения потока с несколькими отверстиями на торцевой поверхности проверяются с помощью КИМ или проектора, чтобы гарантировать симметричное и равномерное распределение жидкости. В процессе производства используются микрометры с цифровым дисплеем, датчики внутреннего диаметра и специальные датчики для патрульного контроля. Перед отправкой проводится 100% проверка внешнего вида с упором на проверку на наличие заусенцев, столкновений и дефектов отверстий, чтобы обеспечить надежность сборки и долгосрочное использование.
