Как сделать выбор между токарной и фрезерной обработкой с ЧПУ на практике?

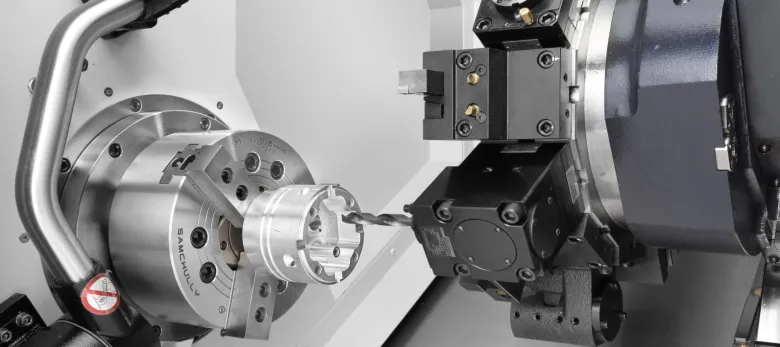

(1) Принципы обработки и ключевые характеристики токарной обработки с ЧПУ Токарная обработка с ЧПУ — это процесс обработки, в котором вращение заготовки является основным движением. Режущий инструмент перемещается в осевом или радиальном направлении заготовки, обрабатывая такие элементы, как внешние диаметры, внутренние отверстия и торцевые поверхности. Его характеристики включают в себя: 1) Подходящие детали: Детали вращения (детали вращения), такие как валы, диски и втулки. 2) Эффективность обработки: высокая; подходит для массового производства. 3) Качество поверхности: Отличное; особенно хорошо подходит для высокоточных вращающихся деталей. Преимущества токарной обработки с ЧПУ заключаются в ее высокой эффективности и стабильности. Для простых вращающихся деталей токарная обработка позволяет выполнить большие объемы работ за короткое время, обеспечивая при этом высокую точность размеров и превосходное качество поверхности. При соблюдении стандартов обработки Euyik критическая точность размеров может достигать ±0,005 мм при стабильном контроле геометрических допусков, таких как соосность, округлость и цилиндричность. Для прецизионных деталей малого диаметра можно использовать процессы токарной обработки швейцарского типа (скользящая бабка) для выполнения нескольких операций обработки за один цикл подачи. Например, в аэрокосмической промышленности такие детали, как корпуса круглых разъемов и прецизионные золотники клапанов, обычно обрабатываются с помощью точения на станках с ЧПУ. Кроме того, эффективность токарной обработки можно еще больше повысить за счет использования многоревольверных и многошпиндельных технологий, что делает его идеальным для массового производства.

(2) Принципы обработки и ключевые характеристики фрезерования с ЧПУ Фрезерование с ЧПУ — это процесс обработки, в котором вращение инструмента является основным движением. Заготовка остается неподвижной или перемещается, а многоосное скоординированное движение позволяет обрабатывать сложные геометрические формы. Его характеристики включают в себя: 1) Применимые детали: детали сложной формы, такие как плоские поверхности, изогнутые поверхности, прорези и отверстия. 2) Гибкость: Высокая; подходит для мелкосерийного и разнообразного производства. 3) Возможности обработки: возможность высокоточной обработки деталей сложной геометрии. Преимущества фрезерования с ЧПУ заключаются в его гибкости и универсальности. Для деталей сложной формы фрезерование обеспечивает высокоточную обработку за счет одновременного управления по нескольким осям. Euyik оснащен 3-осевым и 5-осевым фрезерным оборудованием с ЧПУ, способным обрабатывать плоские поверхности, полости, схемы отверстий и нестандартные профили таких компонентов, как корпуса, монтажные кронштейны, блоки клапанов и конструкционные пластины. Он обеспечивает строгое соблюдение требований к геометрическим размерам и допускам (GD&T), таких как точность позиционирования, плоскостность и допуск профиля, и поддерживает гибкое планирование, начиная от мелкосерийного производства до среднесерийного производства. Например, фрезерование с ЧПУ обычно используется для обработки внутренних полостей в компонентах корпусного типа. Кроме того, технология одновременного 5-осевого фрезерования позволяет обрабатывать сложные изогнутые поверхности, что делает ее идеальной для изготовления высокоточных деталей для таких секторов, как аэрокосмическая и медицинская техника.

В практических приложениях выбор между токарной и фрезерной обработкой с ЧПУ требует всестороннего рассмотрения следующих факторов: (1) Согласование процесса с геометрией детали. 1) Применение токарной обработки с ЧПУ: Детали вращения (вращающиеся детали), такие как валы, диски и втулки. Примеры включают автомобильные приводные валы, кольца подшипников и круглые корпуса разъемов для аэрокосмической отрасли. 2) Фрезерование с ЧПУ: детали сложной формы, такие как корпуса, формы и лезвия. Примеры включают блоки двигателей, полости литьевых форм и блоки гидравлических клапанов. (2) Согласование процесса с характеристиками материала. 1) Токарные станки с ЧПУ: подходят для материалов средней твердости, которые легко резать, таких как низкоуглеродистая сталь, алюминиевые и медные сплавы; обеспечивает более высокую эффективность для массового производства. 2) Фрезерные материалы с ЧПУ: подходят для материалов с более высокой твердостью или сложной формой, таких как титановые сплавы, суперсплавы и композитные материалы; позволяет оптимизировать траектории резки благодаря одновременному многоосному управлению. Возможности обработки Euyik охватывают полный спектр материалов, включая алюминиевые сплавы, нержавеющую сталь, титановые сплавы, медные сплавы и конструкционные пластмассы, что позволяет выбрать оптимальный процесс обработки с ЧПУ на основе конкретных характеристик материала. (3) Выбор токарной обработки с ЧПУ или фрезерной обработки на основе требований к точности. Преимущества токарной обработки с ЧПУ: Высокоточная обработка вращающихся деталей; превосходное качество поверхности; и более стабильные геометрические допуски для характеристик вращения (таких как концентричность и округлость). Пример: обработка прецизионных деталей вала. Преимущества фрезерования на станках с ЧПУ: Высокоточная обработка сложных форм; многоосевое одновременное движение обеспечивает высокое качество поверхности; и более высокая точность для многогранных элементов (таких как точность позиционирования и плоскостность). Пример: обработка высокоточных конструктивных элементов для аэрокосмической промышленности. (4) Выбор процессов на основе эффективности обработки и размера партии 1) Преимущества токарной обработки с ЧПУ: подходит для быстрой обработки простых деталей в больших количествах. Пример: Массовое производство стандартных компонентов. 2) Преимущества фрезерования с ЧПУ: подходит для эффективной обработки сложных деталей небольшими партиями. Пример: обработка корпусов по индивидуальному заказу. (5) Балансировка планов процессов с ЧПУ на основе оборудования и стоимости. 1) Токарное оборудование с ЧПУ: обычно более низкая стоимость; подходит для простых деталей; более низкая себестоимость единицы продукции при массовом производстве. 2) Фрезерное оборудование с ЧПУ. Многоосные фрезерные станки с ЧПУ имеют более высокую стоимость; подходит для сложных деталей; Изготовление небольших партий по индивидуальному заказу может сэкономить на затратах на оснастку.

(1) Отдайте предпочтение токарной обработке с ЧПУ для вращающихся деталей. Токарную обработку с ЧПУ обычно выбирают для вращающихся деталей (таких как валы, диски и втулки). Пример: Обработка круглых корпусов разъемов для аэрокосмической отрасли: 1) Требования к обработке: Высокоточные внешние ступенчатые поверхности, внутренние отверстия, уплотнительные канавки и фиксирующая резьба. 2) Обоснование выбора: Токарная обработка с ЧПУ эффективно обрабатывает вращающиеся детали с превосходным качеством поверхности и стабильной, контролируемой соосностью, поддерживая высокоэффективное массовое производство. (2) Отдайте предпочтение фрезерованию с ЧПУ для деталей сложной формы. Фрезерование с ЧПУ обычно выбирается для деталей сложной формы (таких как корпуса, кожухи и лезвия). Пример: Обработка блоков гидравлических клапанов: 1) Требования к обработке: Обработка сложных элементов, таких как многогранные отверстия, внутренние каналы потока и уплотнительные поверхности. 2) Обоснование: Фрезерование с ЧПУ позволяет обрабатывать сложные формы посредством одновременного многоосного управления, обеспечивая высокую гибкость и точность позиционирования отверстий, а также плоскостность уплотняющих поверхностей. (3) Выбор токарно-фрезерной составной обработки для деталей с комбинированными элементами. Токарно-фрезерная составная обработка является идеальным выбором для деталей, требующих как ротационной обработки, так и обработки сложных форм — например, изготовление приводного вала со встроенным монтажным фланцем: 1) Требования к механической обработке: сочетание вращательных особенностей и сложных геометрических форм. 2) Обоснование: Токарно-фрезерные композитные станки сокращают количество необходимых наладок, тем самым повышая точность и эффективность обработки. Токарно-фрезерный композитный процесс Euyik позволяет выполнять все токарные и фрезерные операции за один установ; это принципиально исключает сдвиги исходных данных, вызванные многократными операциями повторного зажима, и значительно повышает стабильность геометрических и позиционных допусков.

В практическом применении токарная и фрезерная обработка с ЧПУ имеют определенные преимущества. В процессе выбора следует учитывать такие факторы, как характеристики детали, свойства материала и конкретные требования к механической обработке. Токарная обработка является высокоэффективным выбором для простых вращающихся деталей, а фрезерование обеспечивает большую гибкость для деталей сложной формы. Для деталей, требующих как ротационной обработки, так и сложной формы, оптимальным решением является токарно-фрезерная обработка композитных материалов. Используя комплексные возможности прецизионной обработки, Euyik обеспечивает анализ конструкции для технологичности (DFM) на этапе инициации проекта. Анализируя требования к конкретным деталям, мы рекомендуем оптимальный маршрут процесса, обеспечивая наилучший баланс между эффективностью обработки и затратами при строгом соблюдении стандартов точности.
