Как токарно-фрезерная обработка композитных материалов повышает точность геометрических допусков в сложных деталях

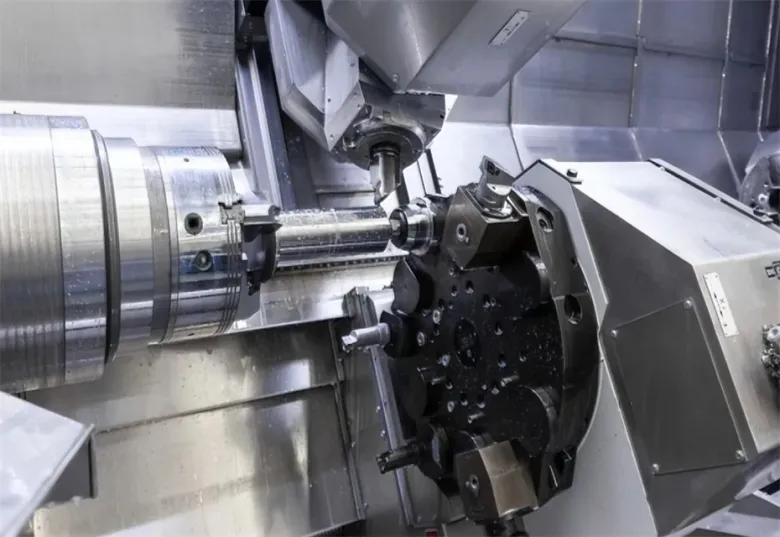

Стабильность геометрических допусков фундаментально зависит от высокоуровневого проектирования технологического маршрута; Логическая последовательность операций позволяет устранить большинство источников ошибок на этапе рабочего процесса. Приоритизация обработки опорных элементов: после зажима сначала подвергаются точной токарной обработке внешний диаметр первичной опорной точки и ее торцевая поверхность. Они служат единой базой для всех последующих операций фрезерования, сверления и нарезания резьбы, обеспечивая согласованность исходных данных проектирования, обработки и контроля, тем самым устраняя ошибки, вызванные несовпадением исходных данных. Объединенная черновая обработка и снятие напряжений. Все операции черновой обработки и чернового фрезерования объединяются, что позволяет удалить более 80 % припуска на обработку за один этап, снимая внутренние остаточные напряжения в заготовке. Для тонкостенных деталей, склонных к деформации, после черновой обработки назначается кратковременный период естественного старения; чистовая обработка продолжается только после снятия напряжения и стабилизации температуры заготовки, что предотвращает деформацию после механической обработки или возвратное пружинение, которые могут поставить под угрозу геометрические допуски. Однопроходная чистовая обработка: после получистовой обработки корректируются отклонения исходной точки, возникшие во время черновой обработки, все операции точного точения, фрезерования и растачивания выполняются за один проход с использованием параметров, характеризующихся малой глубиной резания и высокими скоростями подачи. Этот подход позволяет избежать накопления ошибок, связанных с несколькими проходами, обеспечивая стабильные геометрические связи между объектами.

Преимущество токарно-фрезерной обработки за один установ должно сочетаться с точными методами крепления заготовки, чтобы действительно обеспечить превосходную точность; Ключ заключается в контроле ошибок позиционирования и деформации, вызванной зажимом. Профилирование мягких кулачков для оптимальной посадки: перед массовым производством мягкие кулачки патрона обрабатываются на месте, чтобы обеспечить идеальное соответствие отверстия кулачка диаметру зажима заготовки. Это предотвращает биение заготовки, вызванное точечным контактом, и удерживает радиальное биение в микронном диапазоне. Вспомогательная опора, адаптированная к геометрии детали: для длинных валов или консольных деталей используется комбинация «патрон + центр задней бабки» и люнет. Точка контакта люнета прецизионно обтачивается до стандартного диаметра шейки перед калибровкой высоты люнета; это обеспечивает стабильное радиальное биение во время опоры и подавляет вызванные вибрацией отклонения круглости и цилиндричности. Ступенчатая сила зажима для контроля деформации: высокая сила зажима применяется во время черновой обработки для обеспечения стабильности, а во время чистовой обработки сила снижается. Осевое усилие используется в сочетании с уменьшенным радиальным зажимом, чтобы минимизировать упругую деформацию мягких материалов, таких как алюминиевый сплав и латунь, гарантируя, что размеры остаются в пределах допуска после того, как материал пружинит обратно.

Колебания геометрических допусков часто возникают из-за динамических ошибок, вызванных различными силами резания и термической деформацией; ими необходимо управлять посредством точного проектирования траекторий и параметров инструмента. Оптимизированные пути входа и выхода: при фрезеровании отверстий или пазов траектории входа и выхода по дуге заменяют перпендикулярные врезания. Это позволяет постепенно прикладывать и ослаблять силы резания, предотвращая внезапные нагрузки на инструмент, вызывающие мельчайшие смещения заготовки, тем самым обеспечивая точность позиционирования и перпендикулярности торцевых отверстий. Точное распределение припуска: после черновой обработки остается припуск 0,3–0,5 мм (не более 0,3 мм для мягких материалов, таких как алюминиевый сплав). В чистовых проходах используется равномерная малая глубина резания для поддержания стабильных сил резания и равномерной деформации заготовки, что приводит к минимальным отклонениям геометрических допусков по всей партии деталей. Активный контроль термической деформации: обработка происходит в цехе с контролируемой температурой и постоянной подачей охлаждающей жидкости на протяжении всего процесса резки для отвода тепла. После отделки заготовкам дают остыть естественным путем до комнатной температуры перед измерением размеров; это предотвращает размерные и геометрические отклонения, вызванные тепловым расширением и сжатием, тем самым обеспечивая постоянную соосность, особенно для компонентов с длинным валом.

Одна соответствующая деталь не гарантирует стабильность партии; долгосрочный контроль геометрических допусков опирается на комплексный механизм проверки процесса. Полноразмерная проверка первого изделия: после обработки первой части партии координатно-измерительная машина (КИМ) используется для полноразмерной проверки всех характеристик GD&T, таких как соосность, положение и плоскостность. Серийное производство начинается только после подтверждения того, что все геометрические допуски соответствуют спецификациям. Динамический мониторинг процессов: критически важные для качества функции (CTQ) проходят плановые проверки во время производства. Статистический контроль процессов (SPC) используется для отслеживания тенденций изменения размеров и геометрических допусков; Если появляются признаки дрейфа, корректировки инструмента или параметры резания немедленно корректируются для предотвращения аномалий, прежде чем они приведут к выходу за пределы допуска. Количественное управление сроком службы инструмента: пороговые значения срока службы инструмента устанавливаются в зависимости от типа материала, при этом обязательная замена инструмента происходит после изготовления определенного количества деталей. Это предотвращает смещение размеров, вызванное износом инструмента, и обеспечивает постоянство геометрических допусков во всей партии.

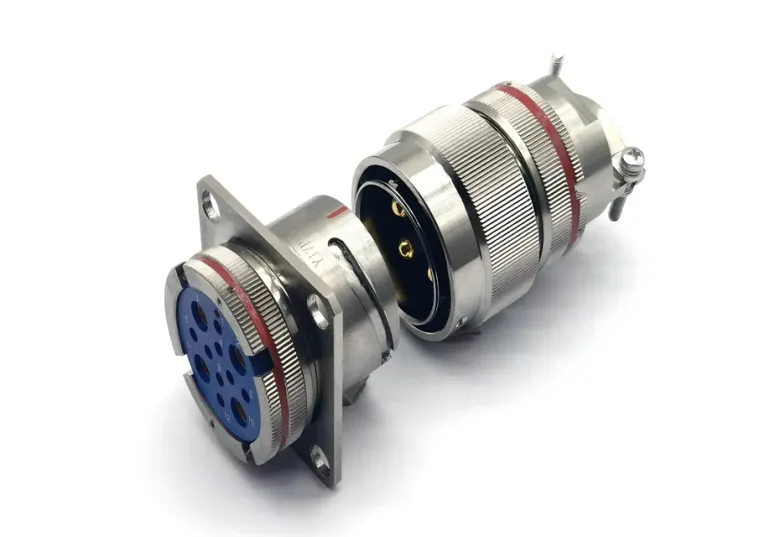

Улучшение геометрических допусков посредством токарно-фрезерной обработки в основном достигается за счет уменьшения источников ошибок за счет интеграции процессов и контроля каждой точки отклонения с помощью методов точного производства. Используя комплексные возможности, включая токарно-фрезерную обработку, швейцарскую токарную обработку и 5-осевую обработку, Euyik стандартизирует и внедряет эти производственные практики в рамках стандартов качества EN9100 и ISO9001. Для сложных прецизионных компонентов в таких секторах, как аэрокосмическая промышленность, оптоэлектроника и энергетика, Euyik предоставляет услуги полного жизненного цикла — от проверок DFM и создания прототипов до стабильного массового производства — систематически обеспечивая как точность геометрических допусков, так и стабильность партий.
