Практические примеры прецизионных титановых компонентов для аэрокосмических турбин

2026,01,16

У нас есть изготовленные по индивидуальному заказу важные компоненты из титановых сплавов, такие как лопатки турбин и диски компрессоров для клиентов аэрокосмической отрасли, с использованием материала Ti-6Al-4V. Наши процессы охватывают прецизионную пятиосную обработку, токарную обработку и закалку поверхности. Поставляемая продукция соответствует строгим требованиям по допускам и качеству поверхности, получает положительные отзывы клиентов и продолжает получать заказы на массовое производство.

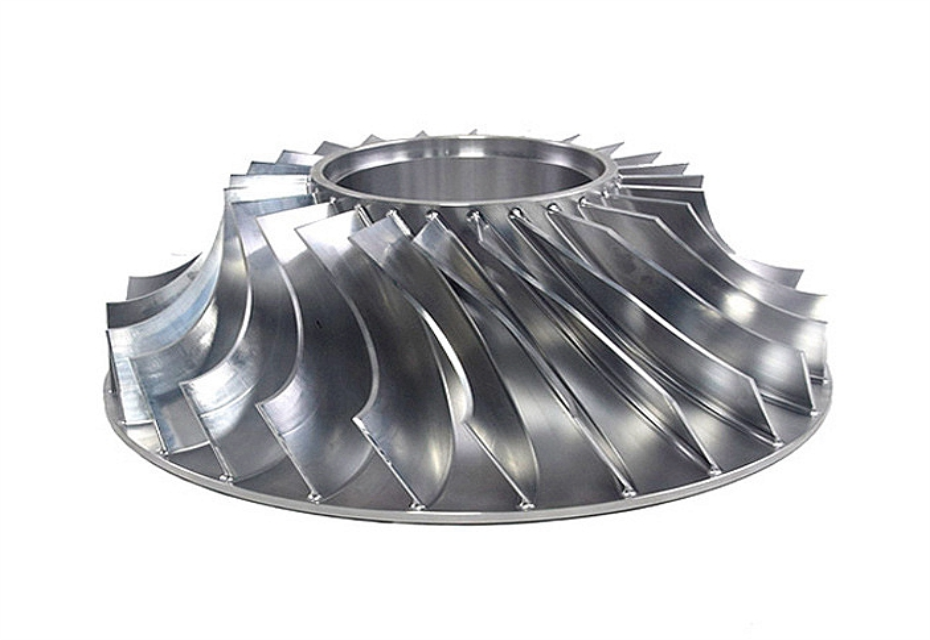

Titanium components for aerospace turbines

Примечание. Мы подписали предварительные соглашения о конфиденциальности со всеми нашими клиентами; каждый элемент, показанный на этой странице тематического исследования, был согласован и одобрен клиентом.

1. Выбор материала для титановых компонентов аэрокосмических турбин:

Основной сплав: Ti-6Al-4V (класс 5), обычно используемый для изготовления высокопрочных, усталостных лопаток турбин; Ti-6Al-4V ELI (класс 23) может быть выбран в соответствии с особыми требованиями.

Характеристики материала: Высокая прочность, отличная удельная прочность, коррозионная стойкость и устойчивость к высоким температурам; склонен к прихватыванию инструмента во время резки и имеет плохую теплопроводность, что требует строгого контроля над термической деформацией.

Форма пластины/поковки: кованая заготовка или выточенная из цельного куска материала.

Точки контроля материала: Сертификат химического состава, металлографический отбор проб, сертификат твердости и механических свойств (отслеживание партии).

2. Процесс производства титановых компонентов аэрокосмических турбин на станке с ЧПУ:

Процесс	Приложение	Поверхностные возможности
Пятиосевая обработка	Профиль лезвия и подставка для створки обрабатываются за один зажим.	Допуски до ±0,005–±0,02 мм, Ra регулируется до 0,2–0,8 мкм.
Фрезерно-токарный комбинированный	Комплексная обработка композитных валов или монтажных шеек	Уменьшить вторичное позиционирование, повторяемость на уровне ±0,01 мм.
Сегментированная чистовая обработка инструмента	Малая подача и мелкое резание используются на переходных поверхностях и тонкостенных участках.	Поверхностные дефекты контролируются, а остаточное напряжение снижается.
Тонкое шлифование/полировка	Окончательное уплотнение и поверхности трения полируются до заданного значения Ra.	Ra можно уменьшить до ≤0,4 мкм.
Микропроклейка или упрочнение поверхности	Улучшенный усталостный ресурс	Прочность детали контролируется в соответствии с проектными требованиями.

3. Процесс обработки поверхности титановых компонентов аэрокосмических турбин:

Методы обработки	Функции	Эффекты процесса
Микродробеструйная обработка	Улучшает усталость и снимает стресс	Создает поверхностное сжимающее напряжение и уменьшает возникновение трещин.
Полировка	Уменьшает шероховатость поверхности и удаляет микродефекты.	Образует тонкий, плотный оксидный слой, улучшающий коррозионную стойкость.
Анодирование титана	Повышает коррозионную стойкость поверхности и декоративные свойства (цвет)	Контролирует поверхностные дефекты и снижает остаточное напряжение.
PVD/функциональные тонкие пленки	Упрочнение и уменьшение трения (локальное)	Уровень тонкой пленки, улучшающий износостойкость и характеристики трения
Термическое напыление/высокотемпературное покрытие	Теплозащита или изоляция в зонах с высокими температурами.	Используется для кончиков лезвий или соединений, требующих устойчивости к высоким температурам.

4. Методы контроля качества титановых компонентов аэрокосмических турбин:

Тестовые предметы	Цель	Общее оборудование
Геометрические размеры и положение	Проверка основных контуров, толщины и допусков.	Координатно-измерительная машина (КИМ)
Шероховатость поверхности	Убедитесь, что Ra соответствует требованиям к уплотнению.	Профилометр или измеритель шероховатости поверхности
Поверхностные и приповерхностные дефекты	Найдите трещины и незавершенные дефекты	Физический пенетрантный контроль (PT) или вихретоковый контроль (ECT)
Внутренние дефекты	Осмотр внутренних включений/трещин	Ультразвуковой контроль или промышленная КТ/рентгенография
Остаточное напряжение	Проверка эффективности дробеструйной/термической обработки.	Рентгеновское измерение остаточного напряжения
Коррозионные испытания	Проверка коррозионной стойкости обработки поверхности	Испытание на солевой туман
Функциональная проверка	Проверка усталостной долговечности/механических свойств	Машина для испытаний на усталость, оборудование для испытаний на растяжение/твердость

5. Сфера услуг:

Аэрокосмическая промышленность: лопатки турбин коммерческих и военных двигателей, компоненты компрессоров.

Оборона и военная промышленность: высокопроизводительные турбины, энергосистемы.

Электроэнергетика: Газовые турбины и промышленные турбины
