Проектирование нестандартных прецизионных деталей: инженерная оптимизация DFM

June 30, 2026

В области высокоточного точного производства команды разработчиков и технологов часто сталкиваются с дилеммой: структурный проект, указанный в чертежах, полностью соответствует функциональным и эксплуатационным требованиям, а указанные допуски соответствуют стандартам проектирования. Однако после отправки в механический цех проект сталкивается с препятствиями: предложения значительно превышают бюджет, сроки выполнения затягиваются, или первоначальная партия образцов страдает от деформации, сбоев сборки или некачественной работы. Это требует неоднократного пересмотра проекта и повторного прототипирования, что приводит к неоднократному срыву графиков проекта. Многие связывают эти проблемы с недостатком возможностей производителя, упуская из виду основной конфликт: создание высококачественных, нестандартных прецизионных деталей — это не просто одностороннее выполнение «производства для печати», а результат согласования логики проектирования с производственными процессами. Такие проблемы, как необоснованное распределение допусков, структурные конструкции, игнорирующие возможность производства, а также выбор процессов, не соответствующих условиям эксплуатации, экспоненциально усиливаются во время производства. В конечном итоге это приводит к дополнительным затратам, увеличению сроков выполнения заказов и неконтролируемым рискам качества. Для отраслей, требующих высочайшей точности и надежности, таких как аэрокосмическая промышленность, производство полупроводников и оптоэлектроники, инженерная оптимизация на этапе проектирования является критически важным первым шагом, определяющим стоимость проекта, графики поставок и конечную производительность. Это также этап, на котором чаще всего упускаются из виду возможности снижения затрат и повышения эффективности.

1. Три распространенные ошибки проектирования, которые незаметно увеличивают затраты и задерживают проекты

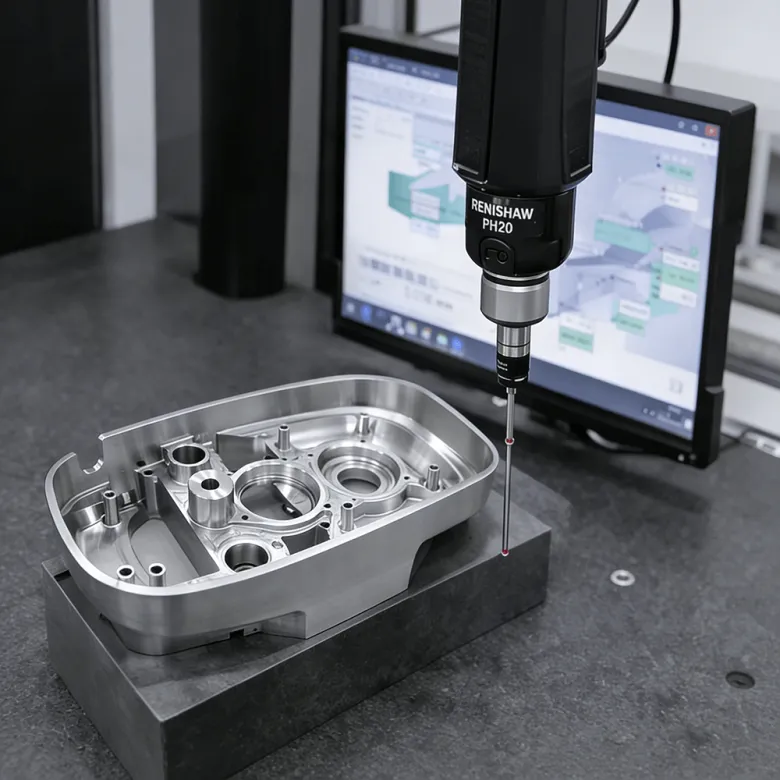

Суть проектирования нестандартных прецизионных деталей заключается в балансе функциональности, производительности и технологичности. Следующие три типа ошибок часто встречаются в НИОКР; хотя проблемы могут быть неочевидны на стадии чертежа, они часто всплывают на поверхность, как только детали вступают в стадию производства. (1) Завышение допусков: ненужная высокая точность увеличивает производственные затраты. Из осторожности многие проектировщики применяют высокоточные допуски равномерно ко всем элементам детали, не умея различать критические функциональные размеры и несопрягаемые размеры. Однако на каждый порядок ужесточения допусков значительно возрастают соответствующие процессы обработки, требования к оборудованию, затраты на контроль и процент брака. Например, рассмотрим корпус бортового устройства: только монтажные интерфейсы и установочные отверстия требуют допуска ±0,01 мм. Такие особенности, как внешние размеры немонтажных поверхностей и карманов для снижения веса, не оказывают существенного влияния на функциональность. Если бы был задан единый допуск ±0,005 мм, время обработки увеличилось бы более чем на 40%, процент брака увеличился бы в несколько раз, а общие затраты увеличились бы вдвое, однако эти дополнительные требования к точности не дали бы реального повышения производительности. (2) Неспособность учитывать деформации зажима и резания в тонкостенных конструкциях. Для достижения облегчения конструкции и структурной интеграции в деталях в аэрокосмической и оптоэлектронной отраслях часто используются тонкостенные конструкции с глубокими полостями. Некоторые конструкции сосредоточены исключительно на механических свойствах конечной конструкции, игнорируя влияние зажимной опоры и напряжений резания во время процесса обработки. Тонкостенные детали сильно подвержены упругим деформациям под действием сил резания. Если в конструкции отсутствуют технологические выступы или вспомогательные точки зажима, во время обработки возникают такие проблемы, как отклонение инструмента, следы вибрации и отклонения размеров; последующее исправление крайне затруднено, и вся партия может быть даже списана. Например, при тонкостенном корпусе оптоэлектронного блока отсутствие рациональной конструкции опорной базы затрудняет обеспечение постоянства геометрических допусков при массовом производстве, даже если сам станок соответствует стандартам точности. (3) Компоновка элементов не учитывает доступность инструмента. Такие элементы, как боковые отверстия с глубокими полостями, внутренние подрезы, узкие пазы и изогнутые переходы, часто проектируются исключительно с функциональной точки зрения, без учета ограничений реальных обрабатывающих инструментов. Например, что касается небольших радиальных отверстий внутри глубокой полости: если отношение глубины полости к диаметру отверстия слишком велико, стандартные инструменты не смогут добраться до этого места. В этом случае требуются специальные расширенные инструменты, что не только увеличивает затраты на инструменты, но также снижает точность обработки и качество поверхности из-за более низкой жесткости таких инструментов. Некоторые экстремальные конструктивные решения вообще невозможно реализовать с помощью традиционной механической обработки, что требует сегментации деталей и дополнительных этапов сборки; это увеличивает общие затраты, одновременно создавая новые ошибки сборки и риски для надежности. Если такие проблемы остаются незамеченными до этапа механической обработки, часто требуются значительные изменения в чертежах, что напрямую нарушает график проекта.

2. Обзор DFM: разрешение конфликтов между проектированием и производством у источника

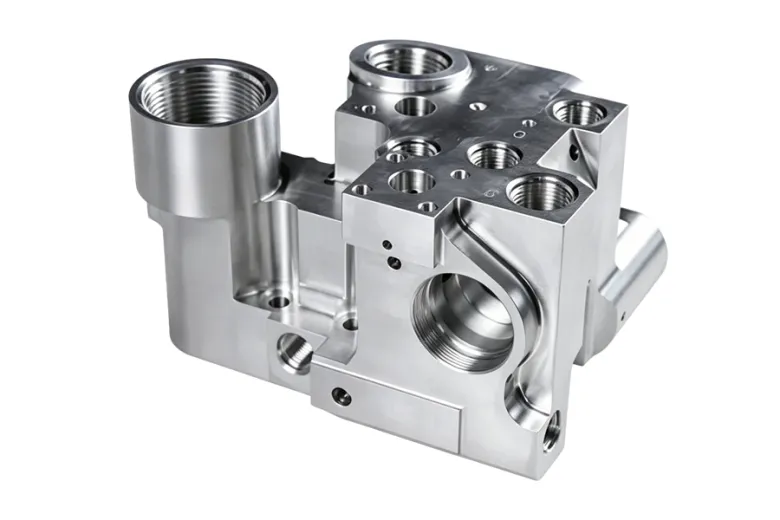

Обзор DFM (Проектирование для технологичности) служит важнейшим связующим звеном между проектированием и производством. Вместо того, чтобы снижать стандарты проектирования или ставить под угрозу производительность продукта, он предполагает оптимизацию чертежей с точки зрения производства (при полном соответствии функциональным и эксплуатационным требованиям) для лучшего согласования конструкции с процессами обработки и достижения оптимального баланса производительности, стоимости и времени выполнения заказа. (1) Оптимизация допусков: точное распределение, обеспечивающее баланс между производительностью и стоимостью. Профессиональная проверка DFM начинается с определения критических функциональных особенностей детали и базовых данных сборки. Строгие требования к допускам соблюдаются для размеров сердечника, влияющих на точность посадки, характеристики уплотнения и эффективность передачи. И наоборот, для некритических элементов, таких как внешние контуры, вырезы для снижения веса или зоны зазоров, допуски снижаются до разумного диапазона в зависимости от производственных возможностей. Такое дифференцированное распределение допусков не ставит под угрозу конечные характеристики детали, но значительно снижает потребность в прецизионных этапах чистовой обработки, снижает износ инструмента и процент брака и обычно сокращает общие затраты на обработку на 20–30%, одновременно сокращая сроки поставки. (2) Планирование маршрута процесса: предварительная структурная оптимизация для снижения сложности обработки. Для специальных структур, таких как тонкие стенки, глубокие полости или сложные изогнутые поверхности, обзор DFM предлагает предложения по оптимизации, основанные на осуществимости процесса. Примеры включают добавление временных технологических выступов к тонкостенным деталям для повышения устойчивости зажима (их удаление после обработки), регулировку углов раскрытия и размещение элементов в глубоких полостях для размещения стандартных режущих инструментов, а также оптимизацию конструкции опорной точки для сложных многосторонних деталей, чтобы обеспечить многоэтапную обработку за один установ, тем самым сводя к минимуму ошибки зажима. Рациональное планирование маршрутов технологического процесса не только обеспечивает успешное изготовление деталей, но также сокращает количество переносов рабочего процесса и совокупных ошибок, что в конечном итоге повышает стабильность размеров и согласованность партий. (3) Баланс между стоимостью и производительностью: избежание перепроектирования и соответствие эксплуатационным потребностям. Проекты часто ориентированы на высококачественные материалы, сложные процессы и высококачественную обработку поверхности, однако не для каждого применения требуются спецификации высшего уровня. В ходе проверки DFM оцениваются фактические условия эксплуатации детали, такие как температура, давление, подверженность коррозии и скорость вращения, чтобы предоставить индивидуальные рекомендации относительно выбора материала, стратегий термообработки и процессов отделки поверхности. Например, в стандартных условиях коррозии при температуре окружающей среды достаточно нержавеющей стали 316, что устраняет необходимость в более дорогом хастеллое; Аналогичным образом, для обеспечения общей износостойкости жесткое анодирование отвечает требованиям, не требуя более дорогостоящей обработки покрытия. Избегание чрезмерного проектирования при обеспечении срока службы и надежности позволяет эффективно контролировать общие затраты в течение жизненного цикла.

3. Юйик: ваш активный инженерный партнер, а не просто поставщик пассивной обработки.

Обладая более чем десятилетним глубоким опытом в области высококачественных, прецизионных, изготовленных по индивидуальному заказу деталей, Euyik обслуживает такие требовательные отрасли, как аэрокосмическая промышленность, полупроводниковая промышленность, энергетика и оптоэлектроника. Мы твердо придерживаемся философии «технического обслуживания» — мы не просто фабрика по производству печати, но и технический партнер, тесно сотрудничающий с командами исследований и разработок наших клиентов. (1) Бесплатные проверки DFM и оценки допусков для раннего выявления производственных рисков. После получения чертежей клиента наша команда инженеров-технологов проводит комплексную оценку технологичности, охватывающую материалы, структуру, допуски и процессы. Мы предоставляем полный отчет по анализу DFM, в котором четко обозначены потенциальные риски обработки, предложения по оптимизации и финансовые последствия. • В случае необоснованного распределения допусков мы предоставляем многоуровневые планы оптимизации, определяющие соответствующие диапазоны допусков для критических и некритических размеров. • Для конструкций, склонных к деформации, таких как тонкостенные секции или глубокие полости, мы предлагаем стратегии удержания конструкции и рекомендации по оптимизации конструкции. • Для функций, недоступных стандартным инструментам, мы предлагаем структурные изменения или альтернативные производственные процессы. • Все рекомендации даны с приоритетом сохранения функциональности и производительности деталей, что помогает клиентам снизить подавляющее большинство производственных рисков до начала оснастки или полномасштабного производства. (2) Обеспечение оптимальных технологических маршрутов с помощью комплексной производственной перспективы. Используя полный набор возможностей, включая 5-осевую обработку, швейцарскую токарную обработку, токарно-фрезерные операции, горизонтальное фрезерование и постобработку для литья под давлением, мы планируем технологические маршруты с целостной, сквозной точки зрения, а не ограничиваясь изолированными операциями. Мы всесторонне оцениваем структурные характеристики, требования к точности и объем производства деталей, чтобы выбрать наиболее подходящее производственное решение: • Для сложных многогранных деталей мы отдаем приоритет 5-осевой обработке с помощью одной установки, чтобы минимизировать геометрические и позиционные ошибки. • Для тонких валов и мелких прецизионных деталей мы используем токарную обработку швейцарского типа, чтобы обеспечить точность и постоянство всех производственных партий. • Для крупных корпусных деталей мы применяем горизонтальное фрезерование, чтобы повысить точность обработки и качество поверхности глубоких полостей. • Наши возможности сквозного процесса гарантируют, что наши рекомендации DFM (Проектирование для технологичности) являются практическими и действенными, а не просто теоретическими. (3) Опыт работы в высокотехнологичных отраслях, баланс рабочих условий со стандартами соответствия. Наша команда инженеров-технологов обладает обширным опытом работы в высокотехнологичных промышленных проектах и хорошо разбирается в аэрокосмическом стандарте EN9100, требованиях к чистоте полупроводников и стандартах энергетической промышленности для сред с высокими температурами и высоким давлением. Наши рекомендации по оптимизации учитывают не только возможность производства, но также соответствие отраслевым требованиям и пригодность к условиям эксплуатации: • Планы оптимизации деталей для аэрокосмической отрасли одновременно отвечают системным требованиям, таким как отслеживаемость и отчетность о первой проверке изделия (FAI). • Структурные изменения полупроводниковых деталей обеспечивают баланс требований к чистоте и устойчивости к коррозии. • Выбор процесса изготовления деталей для энергетической промышленности соответствует необходимости долгосрочной стабильности в условиях высоких температур и высокого давления. • Мы предотвращаем проблемы, когда конструкция «технологична, но не подходит для операционной среды», гарантируя, что оптимизированное решение полностью соответствует отраслевым стандартам клиента. (4) Раннее участие и совместные исследования и разработки для ускорения реализации продукта. Для проектов, находящихся на этапе исследований и разработок, мы поддерживаем раннее участие и совместное проектирование с командой исследований и разработок клиента. Предоставляя информацию о производственных процессах уже на этапе концептуального проектирования, мы избегаем разрушительных изменений в проекте на более поздних этапах, сокращаем количество итераций прототипирования и эффективно сокращаем цикл от исследований и разработок до массового производства.

4. Заключение

Для высококачественных, нестандартных прецизионных деталей превосходный дизайн выходит за рамки простой «функциональной жизнеспособности»; он также должен быть «экономичным в производстве» и «постоянным по качеству». Дополнительный этап инженерной оптимизации на этапе проектирования может сэкономить значительные затраты, связанные с методом проб и ошибок, доработкой и временем производства. Именно поэтому все большее число высокотехнологичных производственных предприятий интегрируют проверки технологичности в свои процессы исследований и разработок. Если ваш проект сталкивается с такими проблемами, как превышение бюджета на обработку, низкие показатели утверждения прототипов или низкая стабильность во время массового производства, мы приглашаем вас представить чертежи деталей. Вы можете получить бесплатный анализ DFM (Проектирование для технологичности) и рекомендации по оптимизации от Euyik, что позволит нашей опытной команде инженеров помочь вам сократить затраты, повысить эффективность и снизить риски прямо из источника.
