Решения для высокоточных ступенчатых валов по индивидуальному заказу

July 08, 2026

Являясь основной категорией высокоточных нестандартных компонентов с ЧПУ, ступенчатые валы имеют основополагающее значение для систем передачи, механизмов позиционирования и приводных узлов в высокотехнологичных производственных секторах. Опираясь на более чем десятилетний опыт в области высокоточной механической обработки, швейцарской токарной и фрезерной обработки, Euyik предлагает комплексные индивидуальные решения по прецизионным компонентам валов — от оптимизации конструкции до окончательной поставки — позволяющие создавать надежные, высокопроизводительные ступенчатые валы для аэрокосмической, полупроводниковой, новой энергетики и точного приборостроения.

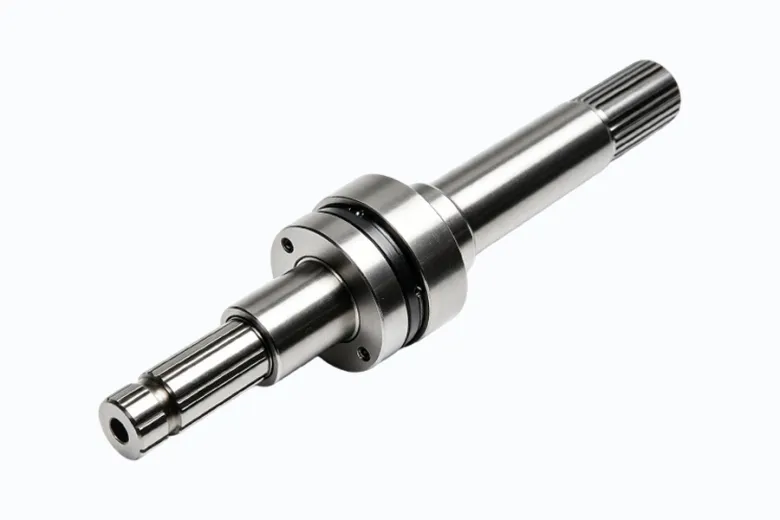

1. Технические характеристики прецизионного ступенчатого вала.

Превосходные характеристики вала начинаются с конструкции, адаптированной к конкретному применению. Вот несколько ключевых моментов проектирования: Ступенчатое распределение допусков: разные ступени диаметра выполняют разные функции — сопрягаемые, передающие и опорные поверхности требуют разных уровней точности. Ступенчатые допуски по наружному диаметру, соосности и шероховатости поверхности сохраняют производительность и оптимизируют затраты на обработку. Переходы, оптимизированные под напряжение: острые углы ступенек вызывают концентрацию напряжений и усталостное разрушение при переменных нагрузках. Правильная конструкция скруглений и подрезов снижает сложность обработки и значительно повышает усталостную устойчивость вала. Выбор материала, соответствующего условиям: материалы выбираются в зависимости от условий эксплуатации: высокоскоростные сценарии требуют износостойкости, коррозионные условия требуют коррозионной стойкости, а высокотемпературные применения требуют стабильности размеров. Euyik предоставляет предварительные проверки DFM для всех проектов валов, изготовленных по индивидуальному заказу, предлагая профессиональные рекомендации по допускам, конструкции и материалам для снижения производственных рисков на этапе проектирования.

2. Высокопроизводительные ступенчатые валы.

Аэрокосмическая промышленность: основные приводные валы и сервоштифты в бортовых системах обеспечивают точность передачи и прочность конструкции в широком диапазоне температур и переменных нагрузках, полностью отвечая стандартам качества аэрокосмической отрасли EN9100. Полупроводники и вакуум: прецизионные трансмиссионные валы в технологическом оборудовании обеспечивают точность движения на микронном уровне в условиях высокого вакуума, минимизируя выброс частиц для защиты выхода пластин и стабильности процесса. Новая энергия: ступенчатые валы в системах электропривода и промышленных регулирующих клапанах выдерживают высокочастотное возвратно-поступательное движение и обладают превосходной износостойкостью, что обеспечивает долгосрочную эффективность трансмиссии. Фотоника и прецизионные приборы: позиционирующие валы в оптических и лазерных устройствах служат ориентирами для выравнивания; Субмикронные отклонения геометрической точности могут напрямую вызвать смещение оптического пути и снизить точность выходного сигнала.

3. Передовые методы проектирования ступенчатых валов.

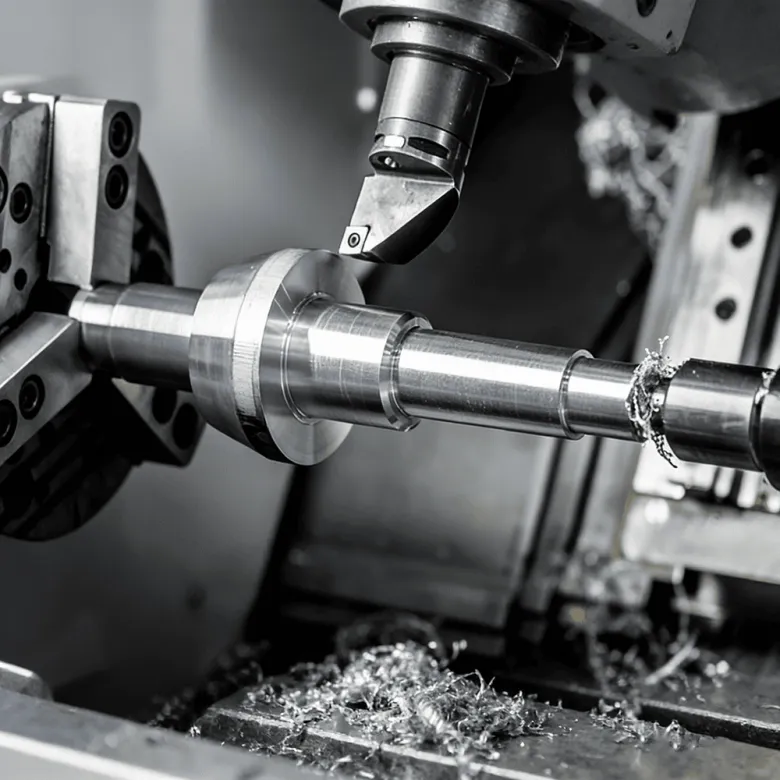

Прецизионная обработка ступенчатых деталей вала требует большего, чем стандартная токарная обработка. Euyik решает основные проблемы — многоэтапную соосность, формование микроэлементов и согласованность партий — с помощью передовых методов проектирования ступенчатых валов и систематического контроля процесса. Швейцарская токарная обработка с одним зажимом: для микроступенчатых валов малого диаметра швейцарская токарная обработка с опорой направляющей втулки позволяет выполнить все ступени диаметра, канавки и фаски за одну установку, устраняя совокупные ошибки позиционирования и обеспечивая соосность на микронном уровне. Интегрированная токарно-фрезерная обработка: валы со второстепенными деталями, такими как лыски, поперечные отверстия и шпоночные канавки, полностью обрабатываются за один установ, что позволяет избежать потери точности из-за технологического цикла и сократить время выполнения заказа. Точный контроль целостности поверхности: специальные инструменты для окончательной обработки и траектории сглаживания строго контролируют шероховатость поверхности и слои наклепа, устраняя микроследы от инструмента и повышая износостойкость и срок службы.

4. Решения Euyik для прецизионных валов на заказ

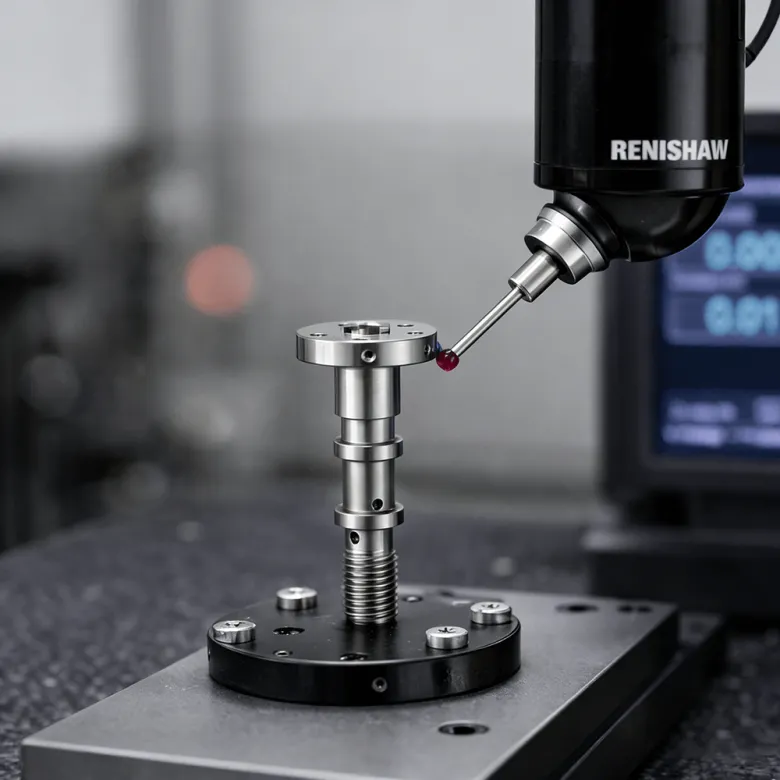

Являясь специализированным производителем высокоточных нестандартных компонентов с ЧПУ, Euyik предлагает универсальные прецизионные решения для компонентов валов, адаптированные к различным потребностям промышленности и условий труда. Специализированная инженерная поддержка: оптимизация DFM на ранних стадиях, выбор материалов и маршрутизация процессов, чтобы избежать производственных рисков и ускорить вывод продукта на рынок. Собственные комплексные возможности: все процессы — токарная обработка, токарно-фрезерная обработка, шлифование, термообработка, чистовая обработка поверхности и очистка чистых помещений — выполняются собственными силами, что обеспечивает прецизионную непрерывность и эффективность производства. Строгое соответствие качества партий: проверка КИМ и устройств для проверки округлости в сочетании с контролем процесса SPC обеспечивает полную прослеживаемость качества каждой партии, гарантируя стабильную стабильность размеров при серийном производстве. Отраслевое соответствие: сертификация системы качества аэрокосмической отрасли EN9100 для соответствия требованиям соответствия и поставки в высокотехнологичных секторах.

5. Заключение

Прецизионные ступенчатые валы, хотя и являются основными конструктивными компонентами, обеспечивают точность и надежность высококачественного оборудования. Партнерство с поставщиком, имеющим отлаженные процессы и систематический контроль качества, обеспечивает точность размеров, повышает долгосрочную стабильность оборудования и снижает общие затраты на техническое обслуживание в течение жизненного цикла. Euyik поставляет высокопроизводительные прецизионные компоненты валов по индивидуальному заказу, основанные на передовых технологиях, профессиональном проектировании и строгих системах качества, соответствующих реальным требованиям высокотехнологичных приложений. Отправьте свои чертежи и требования к рабочим условиям сегодня, чтобы получить эксклюзивную оценку процесса и индивидуальное решение.
