Ключевые контрольные точки Ксавьера и практический опыт фрезерования сложных поверхностей

2026,03,04

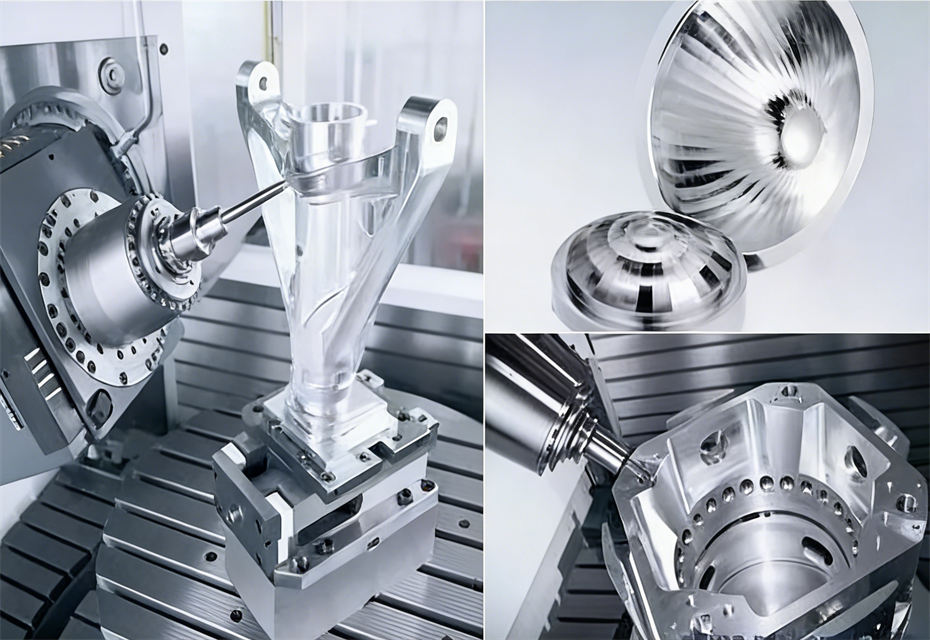

Благодаря постоянной модернизации производства высокотехнологичного оборудования, аэрокосмической промышленности, оптико-механических конструкций и прецизионных форм применение деталей со сложной изогнутой поверхностью становится все более распространенным. Будь то лопатки турбины, оптические корпуса или полости пресс-формы и структурные переходные поверхности, качество изогнутой поверхности напрямую влияет на точность сборки и функциональные характеристики изделия.

В реальных производственных процессах фрезерование с ЧПУ остается основным процессом обработки изогнутых поверхностей. Однако из-за сложных геометрических изменений криволинейных поверхностей, постоянно меняющегося состояния контакта инструмента и нестабильного направления сил резания сложность обработки намного выше, чем у плоскостей и регулярных структур. Таким образом, научное планирование процесса и точный контроль являются основой обеспечения качества изогнутых поверхностей и эффективности обработки.

Основываясь на нашем многолетнем опыте пятиосного фрезерования с ЧПУ деталей со сложной криволинейной поверхностью, особенно важны следующие ключевые аспекты:

1. Черновое фрезерование: скорость и стабильность

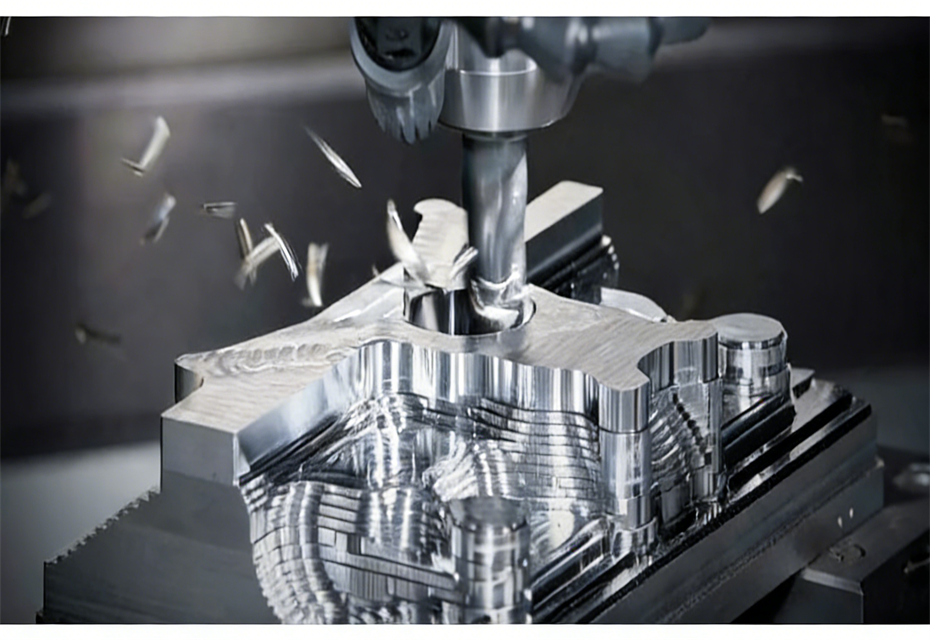

Задача чернового фрезерования – как можно быстрее удалить крупные куски лишнего материала, оставив равномерный припуск на последующие процессы. Обычно применяют послойное или секционное черновое фрезерование на уровне контура, снимая материал слой за слоем. 1. Черновое фрезерование. Поверхность после чернового фрезерования будет иметь ступенчатый вид. Высота этих ступеней зависит от толщины слоя и эффективности чернового фрезерования. В тонкостенных или легко деформируемых областях при черновом фрезеровании следует оставлять больший припуск, чтобы предотвратить деформацию.

2. Получистовое фрезерование: исключение этапов и припуск на равномерность.

Получистовое фрезерование используется для удаления «ступенек», созданных черновым фрезерованием, что приближает поверхность к расчетной геометрии. Обычно используются шаровые или закругленные концевые фрезы. Для чистовой обработки на получистовом этапе следует оставить определенный припуск (обычно около 0,5 мм, регулируемый в зависимости от материала детали и требований к точности). Междурядье и расстояние шага при получистовой обработке могут быть больше, чем при чистовой обработке, чтобы повысить эффективность и обеспечить равномерный припуск.

3. Чистовое фрезерование: получение расчетной поверхности.

Чистовая обработка — это заключительный этап формирования, на котором часто используются шаровые концевые фрезы для линейной или контурной резки. Для деталей с хорошей открытостью лучше всего располагать точки обработки на внешней стороне поверхности (или удлинять поверхность во время программирования), чтобы уменьшить следы инструмента в точках обработки. На изогнутых поверхностях с перегородками или препятствиями резкие изменения скорости резания во время реверса могут легко оставить следы пауз или вибраций. Поэтому скорость следует снизить в точке разворота или переместить точку разворота как можно дальше от препятствия. Линию пересечения криволинейной поверхности с препятствием следует обработать с помощью отдельной программы очистки, чтобы обеспечить гладкое соединение без явных следов инструмента.

4. Избегайте прямого резания острием инструмента и соответствующим образом увеличивайте скорость шпинделя.

Линейная скорость на вершине шаровой концевой фрезы чрезвычайно мала. Если резка выполняется в основном острием инструмента, качество поверхности часто бывает плохим. Поэтому при чистовой обработке сторона инструмента должна максимально участвовать в резании (этого можно добиться наклоном оси инструмента или регулировкой пятиосного наклона). Соответствующее увеличение скорости шпинделя может улучшить качество поверхности при резке со стороны инструмента, но скорость следует регулировать в пределах, допускаемых инструментом, станком и материалом, чтобы избежать неблагоприятных эффектов, таких как вибрация или перегрев.

5. По возможности избегайте вертикальной резки.

Концевые фрезы с плоским дном делятся на фрезы с центральными отверстиями и без них. Концевые фрезы с центральными отверстиями не следует вводить в заготовку прямо вертикально, как сверла (если предварительно не просверлено направляющее отверстие), в противном случае инструмент можно легко повредить. Концевые фрезы без центральных отверстий могут приводиться в движение вертикально, но осевая сила велика, поэтому этого также следует избегать, насколько это возможно. Более надежный подход — ввести заготовку под углом или по спирали, а затем использовать боковую режущую кромку после достижения желаемой глубины. Для заготовок с канавками можно заранее просверлить направляющее отверстие для облегчения ввода инструмента. Шаровые концевые фрезы более эффективны при вертикальном входе, чем концевые фрезы, но они все равно создают значительную осевую силу, которой следует по возможности избегать.

6. Немедленно остановите машину при обнаружении каких-либо отклонений.

Если во время обработки в материале обнаружены трещины, плохая термообработка или аномальная микроструктура, следует немедленно остановить станок и осмотреть материал, чтобы избежать дальнейшей обработки, которая может привести к повреждению инструмента или потере времени.

7. Необходима предпусковая проверка оборудования и инструментов.

Цикл обработки деталей со сложной криволинейной поверхностью обычно длительный. Перед запуском станка необходимо обязательно проверить станок, приспособления, держатели инструмента, режущий инструмент, систему охлаждения и т. д., чтобы убедиться в исправности оборудования и избежать неисправностей, которые могут повлиять на точность или привести к браку.

8. Соответствующим образом распоряжайтесь перевязочными материалами.

При фрезеровании штампованных или высокоточных криволинейных поверхностей необходимо оставлять достаточный припуск на правку, но чрезмерных припусков следует избегать. Для труднообрабатываемых участков или деталей с плохой шероховатостью поверхности можно оставить немного больший припуск на правку; для легко обрабатываемых плоскостей или канавок следует свести к минимуму шероховатость и уменьшить правку, чтобы избежать ухудшения точности поверхности из-за ручной правки большой площади.

Расширение технических возможностей: систематизированные возможности обработки сложных криволинейных поверхностей

В реальных инженерных проектах фрезерование криволинейных поверхностей представляет собой не просто один этап обработки, а включает в себя:

Планирование пути процесса

Пятиосное управление рычажным механизмом

Анализ напряжения инструмента

Компенсация термической деформации

Точный осмотр и проверка

Ксавье уже давно занимается фрезерованием на станках с ЧПУ деталей со сложной криволинейной поверхностью и производством высокоточных конструкционных компонентов, особенно в области аэрокосмических конструкционных компонентов, оптических корпусов и многокриволинейных полостей, накопив богатый опыт. Благодаря независимо оптимизированной стратегии пятиосной обработки и стабильной системе точного управления можно достичь стабильного массового производства очень сложных криволинейных поверхностей.

От проверки прототипа до массового производства мы помогаем клиентам сократить циклы разработки и снизить затраты на пробы и ошибки благодаря стандартизированным процессам и полной технической поддержке со стороны наших инженеров.

Если вы разрабатываете проект прецизионных деталей со сложными изогнутыми поверхностями, свяжитесь с нашей командой инженеров. Мы предоставим вам стабильные и масштабируемые решения для обработки.
