Преимущество направляющей втулки при токарной обработке тонких металлических деталей

2026,05,27

В сфере производства прецизионных деталей многие менеджеры по закупкам сталкиваются с повторяющейся, но трудно поддающейся выявлению проблемой: тонкие детали валов хорошо работают на этапе прототипирования, но как только начинается массовое производство, их размеры начинают колебаться. Меняются текстуры поверхности, постепенно смещается соосность, при сборке возникают небольшие заедания или расшатывания.

Допуски при вытяжке не являются строгими, материалы хорошие, точность станка безупречна, однако уровень текучести кадров остается непостоянным.

Корень проблемы часто лежит не в «точности», а в контроле стабильности в процессе обработки.

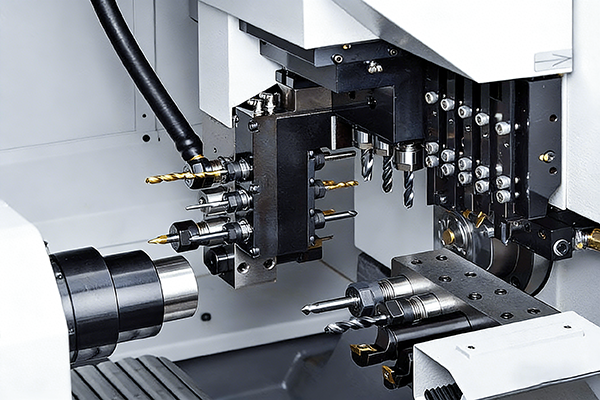

Именно в этом заключается основное значение технологии Swiss Turning, а ее наиболее важным компонентом является опора направляющей втулки.

В системе обработки Xavier Swiss Turning Service не используется для обработки «мелких деталей», а специально разработан для решения проблем нестабильности, связанных с высоким соотношением L/D, тонкими конструкционными деталями и многофункциональными микродеталями при серийной обработке.

Почему тонкие металлические детали склонны к потере контроля при традиционной токарной обработке с ЧПУ?

Когда длина детали намного превышает ее диаметр, сила резания будет вызывать небольшую, но непрерывную упругую деформацию материала. Когда режущая точка инструмента находится далеко от положения зажима, материал подвешивается, а вибрация и изгиб во время обработки усиливаются.

Это напрямую приводит к трем последствиям: размерному смещению, вибрациям на поверхности и снижению стабильности партии .

Многие штыри разъемов, сердечники клапанов, направляющие валы и длинные валы сопел являются типичными примерами такой ситуации: отдельные проверки проходят, но массовое производство становится неконтролируемым.

Как опора направляющей втулки фундаментально меняет стабильность обработки?

Суть Swiss Turning заключается в том, что материал всегда плотно поддерживается направляющей втулкой вблизи точки резания. Место резки практически совпадает с местом опоры, что исключает наличие подвешенных участков материала.

Это приводит не к «улучшению точности», а к «улучшению стабильности»:

Он подавляет изгиб материала, снижает вибрацию, поддерживает постоянный режим резания и позволяет серийно воспроизводить один и тот же режим обработки.

Вот почему служба прецизионной обработки с ЧПУ Xavier уделяет первоочередное внимание использованию швейцарской токарной обработки для тонких деталей.

Типичные сценарии обработки деталей с большим удлинением

В реальных проектах эти части изобилуют:

Контакты разъема для аэрокосмической отрасли

Сердечники и стержни клапанов

Компоненты оптоволоконных направляющих

Длинные прецизионные валы

Червячные валы и сопловые валы

Эти детали имеют общие характеристики: тонкие, длинные, плотно нагруженные функциями и чувствительные к сборке.

Благодаря опоре направляющей втулки, одновременной обработке спереди и сзади, а также непрерывной подаче Swiss Turning может выполнять многофункциональную формовку за один зажим, избегая совокупных ошибок, вызванных повторным зажимом.

Почему европейские клиенты особенно ценят «постоянство партии», а не исключительную точность?

В оптоэлектронных системах, полупроводниковом оборудовании, аэрокосмических разъемах и оборудовании оптоволоконной связи эти тонкие детали часто выполняют важные функции, такие как позиционирование, выравнивание, наведение и герметизация. Даже небольшие отклонения в размерах могут повлиять на точность окончательной сборки.

Что действительно волнует клиентов: являются ли 1000 деталей полностью идентичными первой?

Объединив полный контроль КИМ, проверку FAI и рабочий процесс отслеживания процесса, стабильность Swiss Turning можно проверить с помощью данных.

Синергетические преимущества Swiss Turning с 5-осевой и фрезерной обработкой

Многие тонкие детали требуют бокового фрезерования, многогранной обработки или обработки сборочной поверхности после токарной обработки.

Благодаря сотрудничеству службы 5-осевой обработки с ЧПУ и службы фрезерования с ЧПУ Xavier можно выполнить обработку сложных деталей без ущерба для базовой линии, избегая повторяющихся ошибок позиционирования.

Эта синергия процесса особенно важна для сопрягаемых деталей разъемов, сопрягаемых валов оптоэлектронных монтажных кронштейнов и прецизионных полупроводниковых конструкционных компонентов.

Почему многие заводы, оснащенные оборудованием швейцарского производства, не могут хорошо производить детали такого типа?

Потому что дело не в оборудовании, а в:

Базовые возможности проектирования
Планирование пути процесса
Возможности управления процессом
Система проверки партии

Это идеально согласуется с логикой управления процессом, представленной на веб-сайте Ксавьера, обеспечивая возможность репликации партий, а не только точность отдельных деталей, от идентификации партии материала, подтверждения первого изделия, мониторинга SPC до полноразмерного контроля КИМ.

Применимые отраслевые сценарии

Преимущества направляющей втулки + швейцарской токарной обработки были доказаны в нескольких высокотехнологичных отраслях:

Прецизионные штифты для аэрокосмических разъемов

Направляющие штифты оптоволоконной связи и сопрягаемые детали металлического корпуса

Прецизионные позиционирующие валы для оптоэлектронных систем

Миниатюрные многофункциональные конструктивные детали полупроводниковой техники

Прецизионные сердечники клапанов и рычаги управления

Эти отрасли имеют общую характеристику: стабильность важнее предельной точности.

Если вы сейчас столкнулись со следующими проблемами:

Изменения в размерах партий длинных деталей вала

Значительное влияние вибрационной резки на качество поверхности тонких деталей

Многофункциональные детали, требующие нескольких операций зажима

Нестабильный выход контактов разъема или сердечников клапанов.

Пожалуйста, отправьте свои чертежи команде инженеров Xavier. Прежде чем предоставить ценовое предложение, мы можем провести для вас технико-экономическое обоснование процесса, чтобы определить, может ли решение Swiss Turning и направляющей втулки значительно улучшить стабильность партии и производительность.

Обработка тонких металлических деталей от «можно сделать» до «стабильно и воспроизводимо»
